trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 17/7/2008, 09:12

es un 75cc
admision por laminas(mas bajos)
encendido con un volante magnetico muy pesado(mas inercia)
calado a 0 grados( le va a costar subir)
de todos modos son teorias,cuando tengamos el escape,sabremos que carburador ira bien
para la foto mola el 25 :surp:
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Bing28 17/7/2008, 09:25

Si, si yo he tenido todo eso menos la admisión por láminas en una Derbi, e incluso el 90 c.c. de seis tránsfers, pero ese carburador está pasado de rosca, ya verás.

Yo he usado mucho ese carburador, pero ha sido para sacarle todo el jugo que he podido al motor, pero arriba.

Para la foto viene de perla.

Ya nos dirás.
Bing28
Bing28
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Marchena (Sevilla)
Fecha de inscripción : 17/02/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 17/7/2008, 12:34

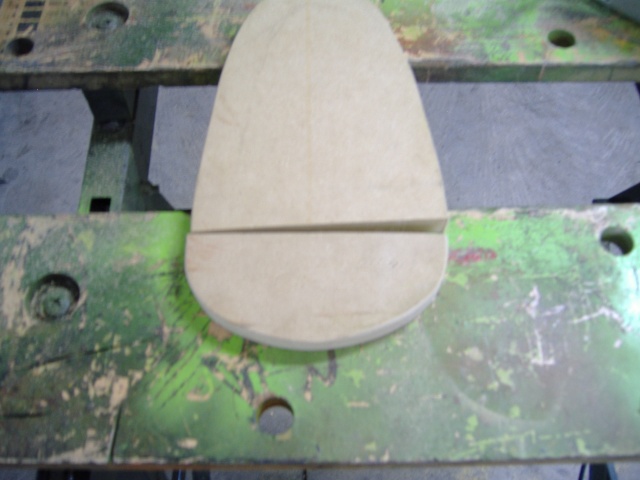

Ahora vamos a construir el asiento para nuestra Trial:

trial - Construcción Derbi Trial * Medina - Página 2 A_02510

trial - Construcción Derbi Trial * Medina - Página 2 A_03710

trial - Construcción Derbi Trial * Medina - Página 2 A_03810

trial - Construcción Derbi Trial * Medina - Página 2 A_04010

trial - Construcción Derbi Trial * Medina - Página 2 A_04110

trial - Construcción Derbi Trial * Medina - Página 2 Ca_00110
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 18/7/2008, 16:04

Seguimos hoy con el filtro de aire bounce

La lampara del cuarto:
trial - Construcción Derbi Trial * Medina - Página 2 Ca_00210

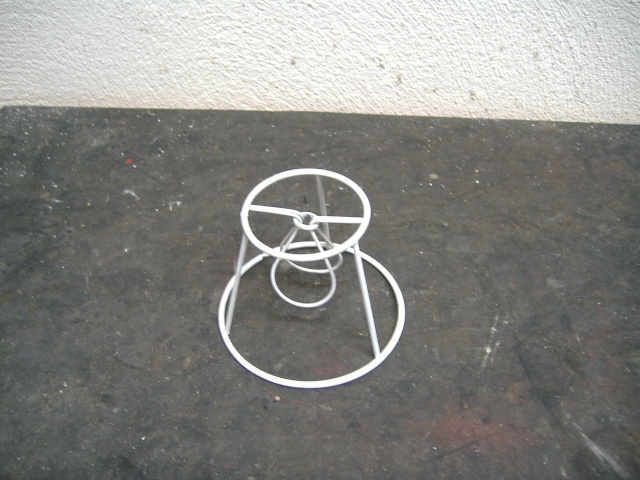

Se quita lo feo:
trial - Construcción Derbi Trial * Medina - Página 2 Ca_00310

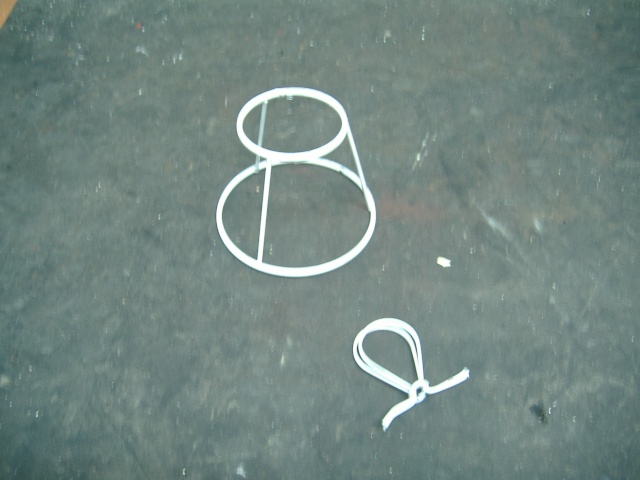

Tambien el portalamparas:
trial - Construcción Derbi Trial * Medina - Página 2 Ca_00410


Fabricamos el elemento filtrante:
trial - Construcción Derbi Trial * Medina - Página 2 Ca_00510

Alojamos la jaula dentro del filtro:
trial - Construcción Derbi Trial * Medina - Página 2 Ca_00610

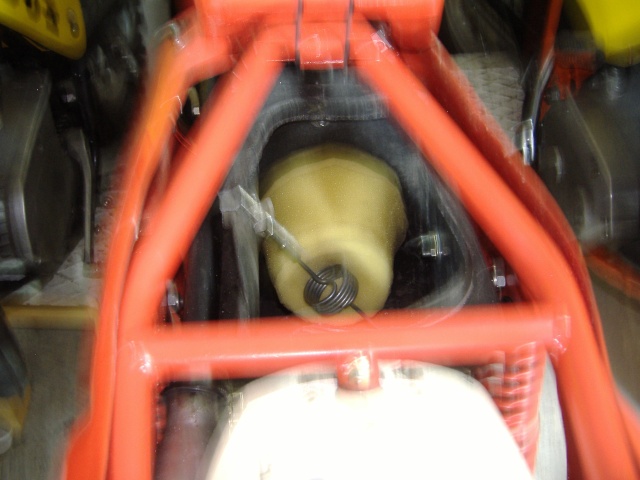

No me convence en la Derbi trial y lo probamos en una Derbi 75:
trial - Construcción Derbi Trial * Medina - Página 2 Ca_00710


Fabricamos otro elemento filtrante con medidas similares a la parte superior de la caja de carbono
trial - Construcción Derbi Trial * Medina - Página 2 Ca_00810


Y con velcro autoadesivo lo unimos a la caja:
trial - Construcción Derbi Trial * Medina - Página 2 Ca_00910
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Freddie 19/7/2008, 22:13

¡Pero que artista eres Medina! tocas todos los palos y todo se te da bien.

Me dejas asombrado :win2:
Freddie
Freddie
Amotiquero Junior
Amotiquero Junior

Localización : Madrid
Fecha de inscripción : 07/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Juan Francisco 20/7/2008, 15:37

Mcgiver al lado del Dr. Medina....Eduardo Manostijeras!!!!!!!!!!!!!!!!!!!!!!!!!!
Juan Francisco
Juan Francisco
Amotiquero X-Pro
Amotiquero X-Pro

Fecha de inscripción : 24/02/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 20/7/2008, 23:28

Vamos con la suspensión delantera:

trial - Construcción Derbi Trial * Medina - Página 2 A_06910
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Xavidu 21/7/2008, 07:01

¿Cómo no había caido en este post? Las prisas puñeteras...

Antetodo, Medina, permíteme felicitarte por tu trabajo, del que no puedo estar más de acuerdo en su esencia ya que yo mismo, al margen de lo que haya podido restaurar, digamos, en la más pura "ortodóxia original", me divierte sobremanera el aprovechamiento, reciclaje, transformación y, sobre todo, la plasmación de mis propias ideas en forma de "moto" y que no he dudado en llevar a cabo en tantas ocasiones como he podido o me han propuesto, tanto en motos completas como en componentes separados.

Este "papel en blanco" sobre el que estás escribiendo tu "novela", narra al que lo "lee" toda una lección de saber hacer, creatividad, imaginación y amor a estos "cacharrillos" que nos unen: las "amoticos". Lo que estás haciendo no es sólo muy digno, sino que, al mismo tiempo, alentador sobre qué es lo que se puede hacer con los "restos diversos" y piezas sin destino ni futuro, que pululan por los rincones de nuestras casas.

Animo, que ya casi has llegado a donde querías. Te falta muy poquito. Conozco bien el "subidón" que da el ir finalizando etapas, el tener acabadas en tus manos partes o conjuntos de lo que será tu moto y que, hasta entonces, sólo existía en tu mente.

Repito: permíteme mi más sincera enhorabuena. Felicidades.

Saludos a todos.

P.D: te adjunto unas fotos de un proto trial que hice hace tres o cuatro veranos para un vecino mío. Se partío de lo que era una Rieju Supermaratón que alguien había quemado. Yó me ocupé de lo que se ve y mi vecino del motor. Si algún detalle te sirve de inspiración para tu Derbi, me sentiré muy honrado con que lo utilices (aunque me parece que, precisamente, creatividad no te falta...).

trial - Construcción Derbi Trial * Medina - Página 2 Proto1az8.th

trial - Construcción Derbi Trial * Medina - Página 2 Proto2ji3.th

trial - Construcción Derbi Trial * Medina - Página 2 Proto5dz4.th
Xavidu
Xavidu
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Barcelona
Fecha de inscripción : 07/04/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 21/7/2008, 11:11

Pues muchas gracias Xavidu.

Algunas soluciones casan bien por casualidad, pero otras cuesta y tu sabes de lo que hablo.

Me encantan los guardabarros de tu proto. Estoy pendiente que me devuelvan un catalogo de plasticos para ver que aletas monto supongo que de Cota quedaran bien, deposito y asiento ya esta montado.

En breve mas fotos.

Saludos a todos y gracias por los animos Embarassed Embarassed Embarassed
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Xavidu 21/7/2008, 11:29

Medina escribió:
Me encantan los guardabarros de tu proto. Estoy pendiente que me devuelvan un catalogo de plasticos para ver que aletas monto supongo que de Cota quedaran bien

Los guardabarros que monté son los supersocorridos Goneli trial que ya conocerás más que de sobras y que, además, son relativamente baratos y se encuentran con facilidad (bueno, en color naranja suelen tenerse que encargar).

Quedo a la espera de esas fotos... :win: :win: :win:
Xavidu
Xavidu
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Barcelona
Fecha de inscripción : 07/04/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 21/7/2008, 12:41

manillar pit bike
trial - Construcción Derbi Trial * Medina - Página 2 Ca_01310

detalle del sistema electrico
trial - Construcción Derbi Trial * Medina - Página 2 Ca_01410

el tensor tambien hace la funcion de guiacadena
trial - Construcción Derbi Trial * Medina - Página 2 Ca_01510
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 21/7/2008, 12:59

Con la fibra de carbono que sobro del filtro fabricamos 3 tirantes:

trial - Construcción Derbi Trial * Medina - Página 2 Ca_01610

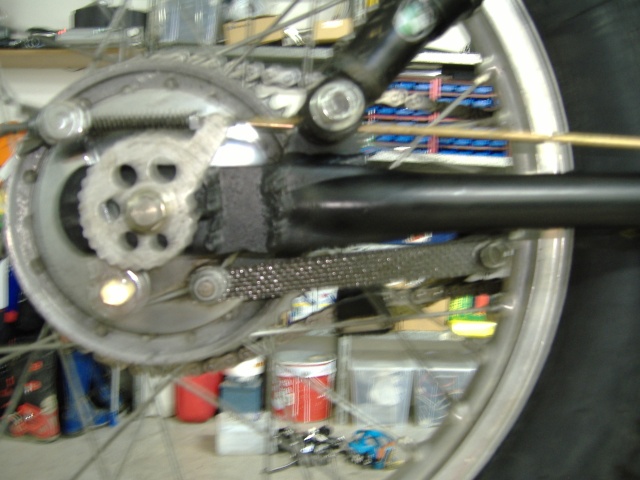

Y los usamos para el freno trasero, montamos las 3 tiras para darle mayor rigidez:

trial - Construcción Derbi Trial * Medina - Página 2 Ca_01711

Llanta 21 provisional y pinza AJP:

trial - Construcción Derbi Trial * Medina - Página 2 Ca_01811
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 21/7/2008, 13:19

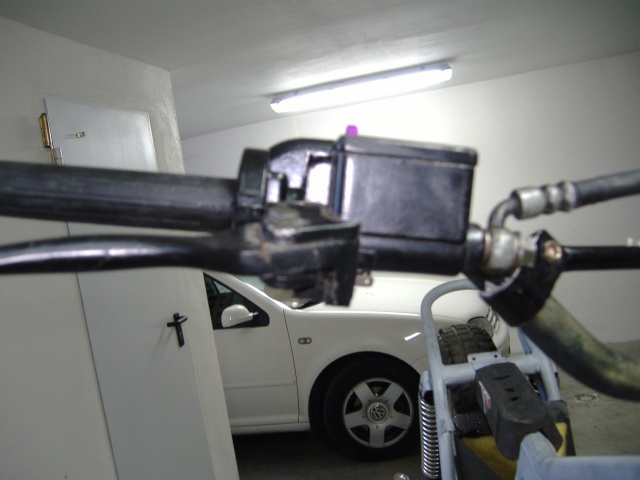

Bomba de freno Grimeca:

trial - Construcción Derbi Trial * Medina - Página 2 Ca_01911

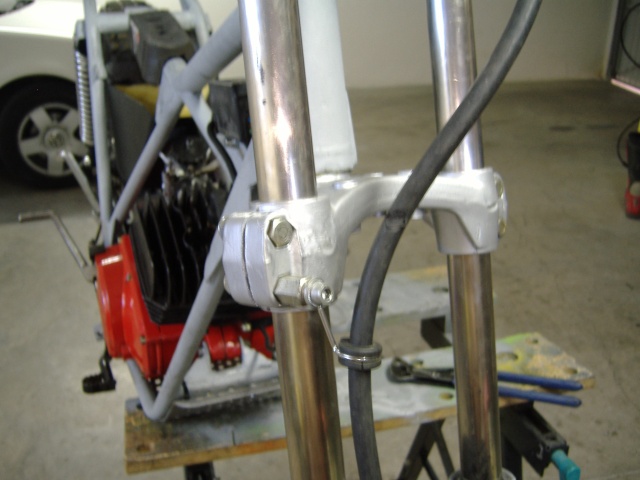

Detalle de sujeción del tubo de freno delantero, la pieza es de un escape de Senda:

trial - Construcción Derbi Trial * Medina - Página 2 Ca_02011

Estriberas de origen Beta y pedal del freno, mitad C4,mitad FD:

trial - Construcción Derbi Trial * Medina - Página 2 Ca_02111
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Kaezet 21/7/2008, 14:38

¡Qué exhibición Dr. Medina! esto no puede dejar indiferente a nadie.

Xavidu, ¡bien oculta tenías tu faceta creativa!, a ver si nos dices algo más sobre TU trial.
Kaezet
Kaezet
Amotiquero Administrador
Amotiquero Administrador

Localización : Madrid
Fecha de inscripción : 13/02/2008

http://www.cartelmotor.com

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Xavidu 21/7/2008, 16:04

Kaezet escribió:¡Qué exhibición Dr. Medina! esto no puede dejar indiferente a nadie..

Desde luego, Medina, te esta quedando de coña... No te olvides: queremos MAS FOTOS!!

Kaezet escribió:Xavidu, ¡bien oculta tenías tu faceta creativa!, a ver si nos dices algo más sobre TU trial.

No tiene mayor historia. A partir de los restos quemados de una Supermaraton, el proceso fue como sigue: variar posición de los estribos y palanca de freno trasero, rehacer anclaje del monoamortiguador, cerrar el angulo de la pipa de dirección, cortar las barras de la suspensión delantera y modificación del hidráulico de la misma, hacer el depósito y tapas laterales a medida, pintar, zincar, montar todo, ajustar, instalar el motor que hizo mi vecino (74 cc Autisa con un Amal de 18), y a correr.

La moto funcionaba bien. Pero todo y que era ligera y manejable, con un motor que se estiraba muy bien, se hubiera tenido que trabajar más en el motor a nivel de "redondear" la curva de potencia (algo más de elasticidad y bajos), no para obtener milagros, pero si para que no fuera tanto "o todo o nada".

El proto está hoy en Francia. Mi vecino se mudó ahí por motivos laborales, llevándosela. Su hijo corre con ella en no se que campeonato cadete, juvenil, provincial o yo que sé... En fin: que, por lo visto, está viva y activa.

Vamos ahora a disfrutar del proceso que tan minuciosamente está compartiendo con nosotros Medina y su Derbi. Espero que todos sepamos valorar en su medida real la aventura en la que se ha embarcado y que, al menos personalmente, veo muy cercana a un final soberbio.

Medida: ya casi lo tienes... :win: :win: :win:

Saludos a todos
Xavidu
Xavidu
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Barcelona
Fecha de inscripción : 07/04/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 21/7/2008, 17:18

Bueno chicos, continuamos...

Como no podemos estar quietos, me embarco en un campo que desconozco hasta ahora: el radiado de llantas. Para que la moto no resulte muy picuda, mi intención ahora hay que radiarla es acoplar esta llanta de Derbi Cross de 19":

trial - Construcción Derbi Trial * Medina - Página 2 A_05210

Aquí el buje o cubo de rueda de origen Derbi, lo que mas me gusta de esta pieza es el juego que nos puede dar, por una cara da opcion al montaje de un disco sobredimensionado de 6 taladros:

trial - Construcción Derbi Trial * Medina - Página 2 A_05310

Por la otra cara permite el anclaje para un disco normal de 4 taladros:

trial - Construcción Derbi Trial * Medina - Página 2 A_05410

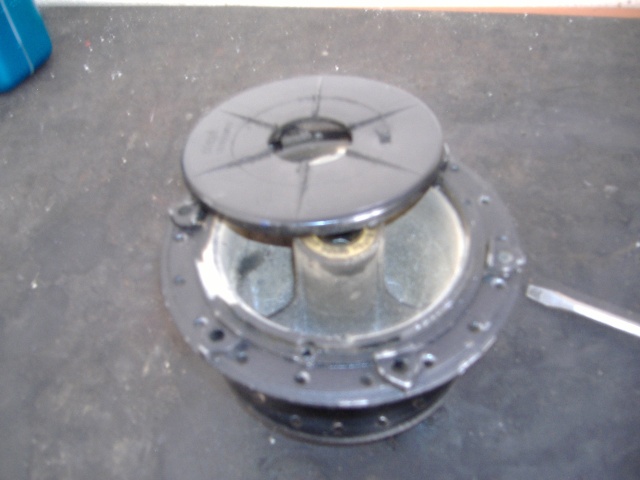

Y mi sorpresa al quitar el embellecedor: "un tambor para freno de zapatas". ¡Os imaginais una supermotard con 3 manetas y diferentes posibilidades de frenada delantera! affraid affraid affraid

trial - Construcción Derbi Trial * Medina - Página 2 A_05510
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Derbi C7 22/7/2008, 08:58

Muy buenas, sr doc Medina, cada dia que pasa y pones fotos de esta transformación mas te pareces a Mac Giver, solo que tu reunes tambien la fuerza mental de Mr T, que combinacion!!!, te esta quedando de lujo, espero tener la ocasion de poder verla terminada, animo en la labor y si te puedo echar un cable con lo que sea, no dudes en llamarme.

La mia, la C7 va despacio, debido al poco tiempo que me queda despues del trabajo, pero ya ire poniendo fotos, me la estan pintando, ya sabes rojo, rojo, para que salte. Ya vere como me la dejan estos que en pintura me dijeron que eran unos manitas, ya veremos...

Sobre lo tuyo poco mas que decir, animoooooooooooooooo!!!!

Saludos
Derbi C7
Derbi C7
Amotiquero Junior
Amotiquero Junior

Localización : Valencia
Fecha de inscripción : 02/07/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Kaezet 23/7/2008, 17:05

Dr. Medina escribió: ¡Os imaginais una supermotard con 3 manetas y diferentes posibilidades de frenada delantera!
Alucinando me tienes Doc, desde la "frenata integrale" de Guzzi - Brembo, se no había ideado nada de este género.

Vaya Xavidu, para exportación y encima para competición ¡y tú como si tal cosa!
Kaezet
Kaezet
Amotiquero Administrador
Amotiquero Administrador

Localización : Madrid
Fecha de inscripción : 13/02/2008

http://www.cartelmotor.com

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 23/7/2008, 18:45

Gracias Kaezet, con estas temperaturas,lo que necesito son animos para acabarla.

Hoy se fabricaron los soportes del guardabarros y "ya tenemos guardabarros".

En breve fotos de los plasticos y del conjunto deposito/asiento que tambien lo tenemos acoplado :D:
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 23/7/2008, 23:50

Con unos radios viejos y 8 escarpias fabricamos estas piezas:

trial - Construcción Derbi Trial * Medina - Página 2 A_07610
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 24/7/2008, 09:31

las piezas anteriores las usamos como soportes de la aleta delantere:
no taladro la aleta hasta que se monte la llanta de 19,pero mas o menos queda asi
trial - Construcción Derbi Trial * Medina - Página 2 Ca_02410
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Medina 24/7/2008, 09:37

maneta lusito para el embrague
trial - Construcción Derbi Trial * Medina - Página 2 Ca_02610

y maneta kawasaki kx 85 para el freno
trial - Construcción Derbi Trial * Medina - Página 2 Ca_02710
Medina
Medina
Amotiquero Senior
Amotiquero Senior

Localización : Ugena
Fecha de inscripción : 26/03/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Xavidu 24/7/2008, 10:45

Kaezet escribió:
Vaya Xavidu, para exportación y encima para competición ¡y tú como si tal cosa!

De competición y que se haya ido fuera no he hecho mucho más. Sólo una Derbi 74 hecha para carreras en cuesta que se fué a Alemania y con la que "cambié cromos" con un chico español que víve allá. Nada más.

Todo lo demás debe estar todavía por aquí...

Saludos a todos.
Xavidu
Xavidu
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Barcelona
Fecha de inscripción : 07/04/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Xavidu 24/7/2008, 10:47

Medina escribió:Con unos radios viejos y 8 escarpias fabricamos estas piezas
Una idea espléndida, Medina. Me encanta.

Con tu permiso, la probaré muy pronto (¿he de pagar derechos de autor? :D: :D: :D: )

Un abrazo. Saludos a todos.
Xavidu
Xavidu
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Barcelona
Fecha de inscripción : 07/04/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Bing28 24/7/2008, 12:53

Ya mismo despiden al de Bricomanía y meten a Medina.
Bing28
Bing28
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Marchena (Sevilla)
Fecha de inscripción : 17/02/2008

Volver arriba Ir abajo

trial - Construcción Derbi Trial * Medina - Página 2 Empty Re: Construcción Derbi Trial * Medina

Mensaje  Contenido patrocinado


Contenido patrocinado


Volver arriba Ir abajo

Página 2 de 7. Precedente  1, 2, 3, 4, 5, 6, 7  Siguiente

Volver arriba



Permisos de este foro:
No puedes responder a temas en este foro.
