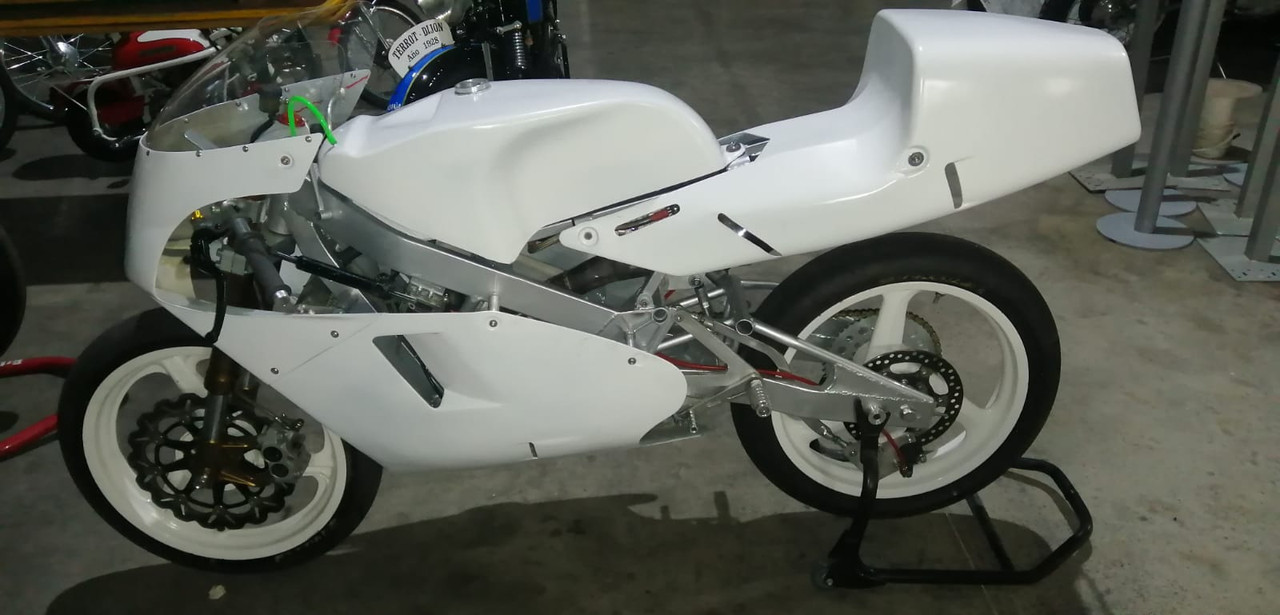

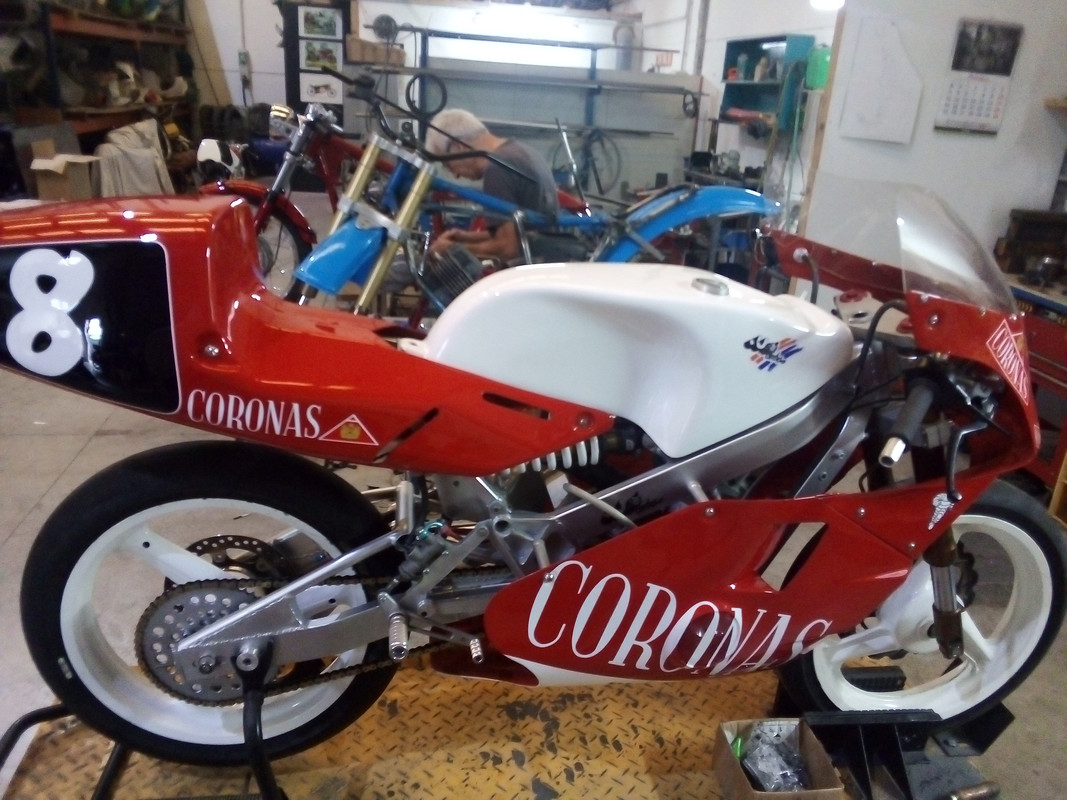

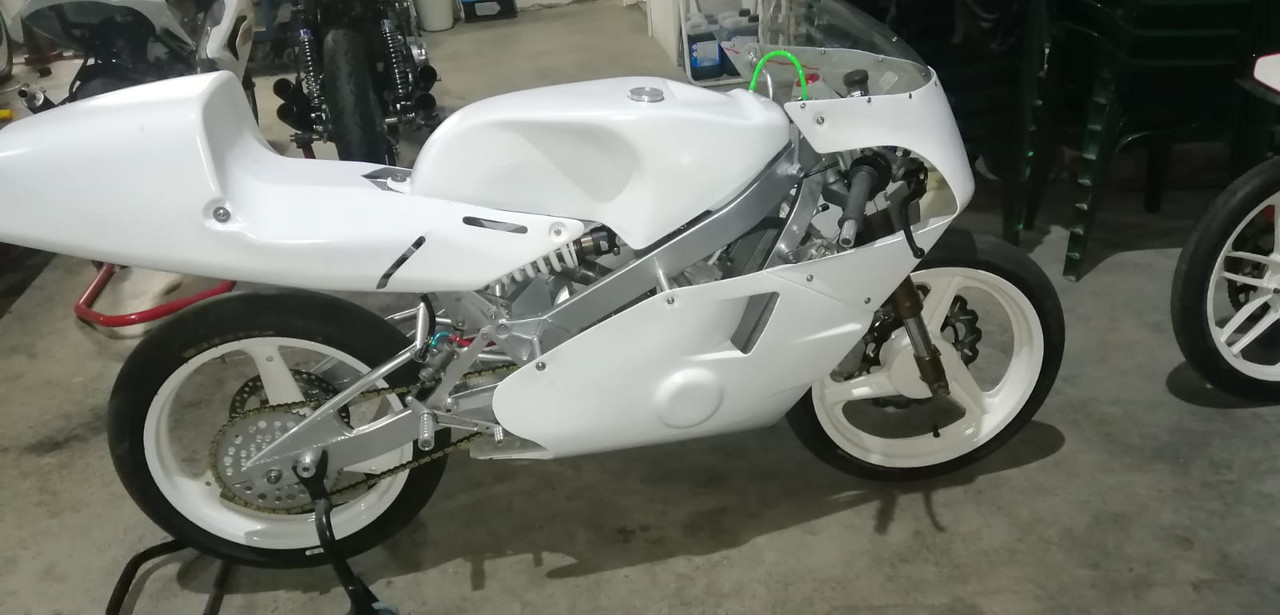

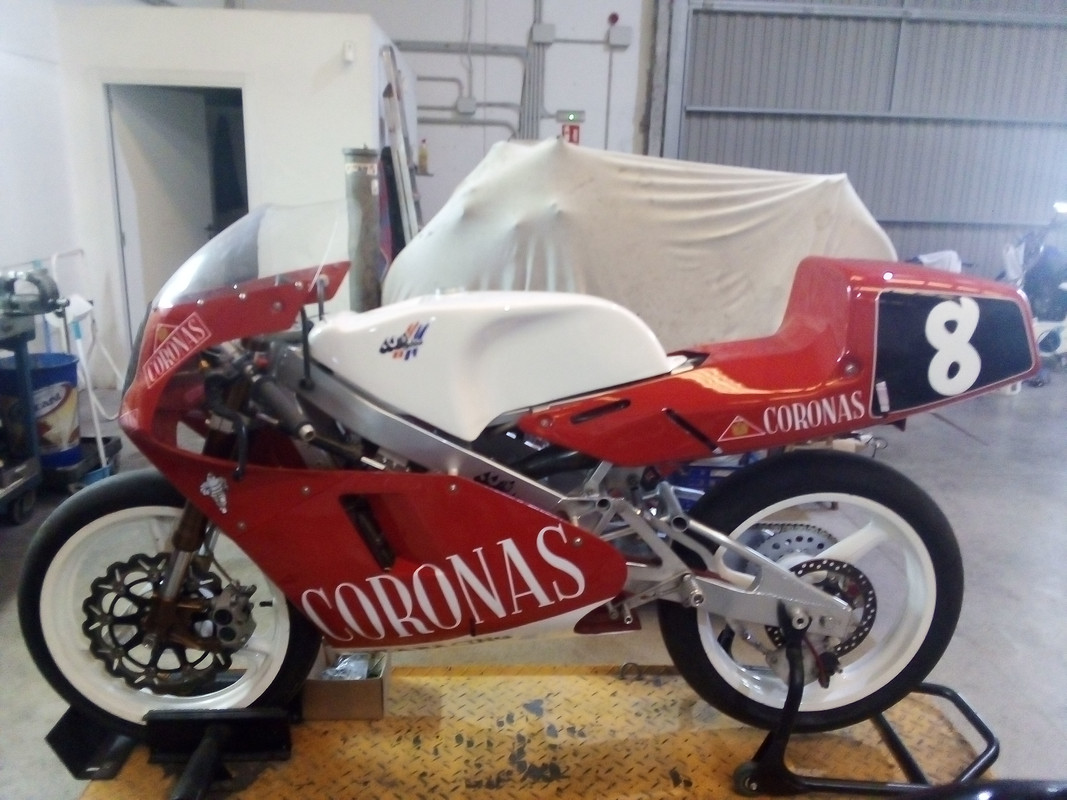

MOTO HERNA 125 CC.

2 participantes

Ir abajo

MOTO HERNA 125 CC. Empty MOTO HERNA 125 CC.

Mensaje  Ampelt 28/8/2021, 19:24

Hola buenas tardes.

El proyecto que os presento, es una moto totalmente artesanal con la intención de copiar la JJ.Cobas 125 de Criville.
Para ello hemos partido de la base de la Moto Herna 125 cc. que ya teníamos fabricada y que después del accidente en una exhibición de motos clásicas en la que todas sus fibras quedaron muy dañadas así como su dirección, en vez de repararla hemos decidido realizar un chasis nuevo en acero lo mas similar posible al original al igual que todas sus fibras y aprovechar el resto de componentes.

Para ello hemos empezado por el diseño del chasis basándonos en imágenes de fotografías las cuales las hemos traspasado a escala 1.1 y también hemos tenido que fabricar un potro tanto para el chasis como para el basculante.

Os subo unas imágenes de los inicios del proyecto.

APRILIA-125-CC-004
Esta es la moto base  que se accidento y de la cual vamos a extraer todas las piezas que no se dañaron.

APRILIA-125-004

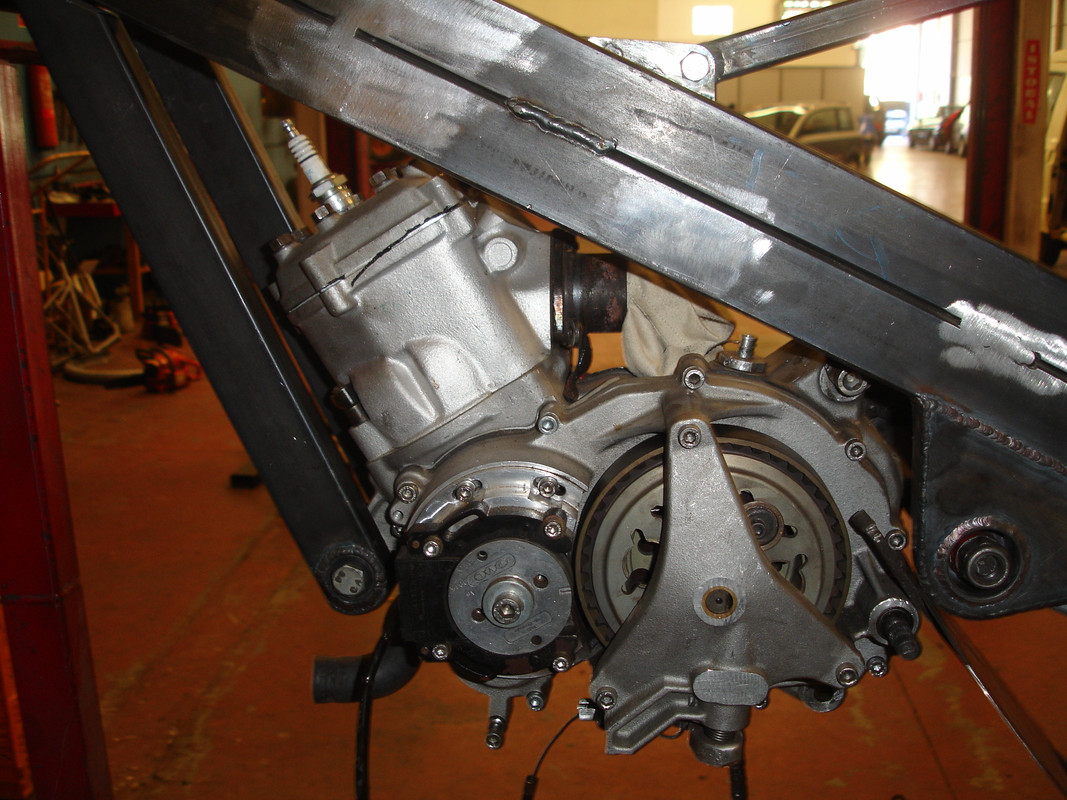

El moto es un Mir Racing, fiel copia del Rotax con salida de escape trasera.

IMG-20210820-172956

IMG-20210820-173005

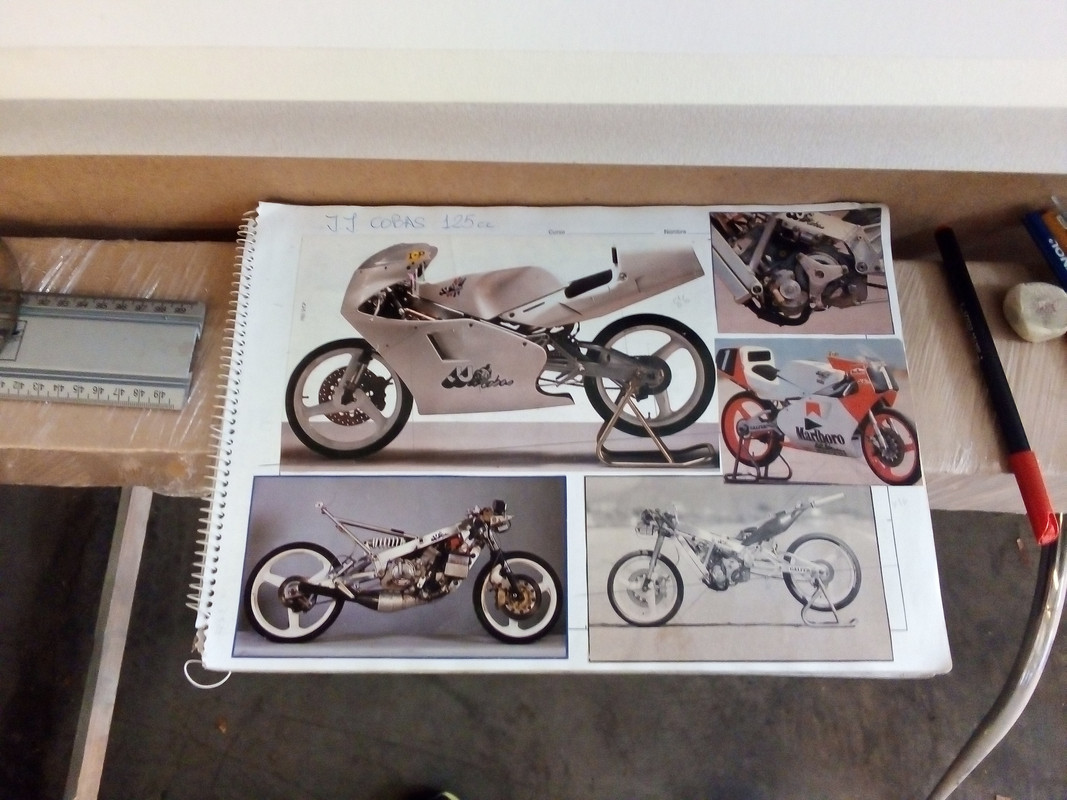

IMG-20210820-173028

IMG-20210820-173041

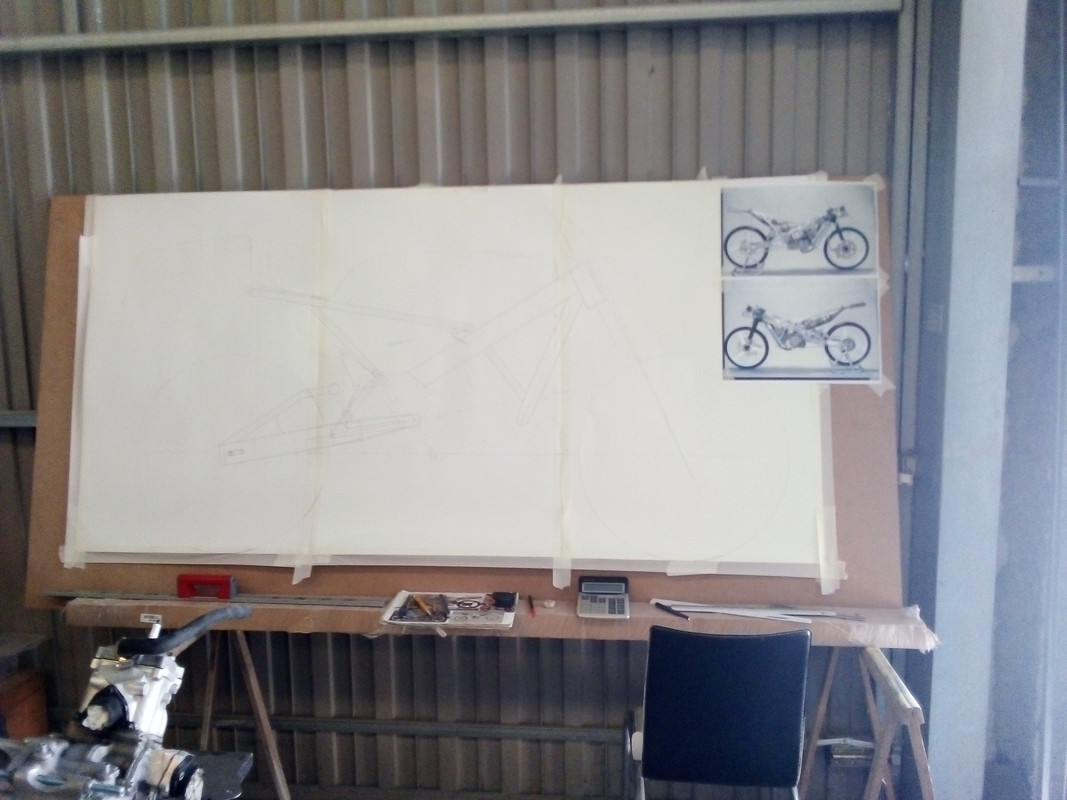

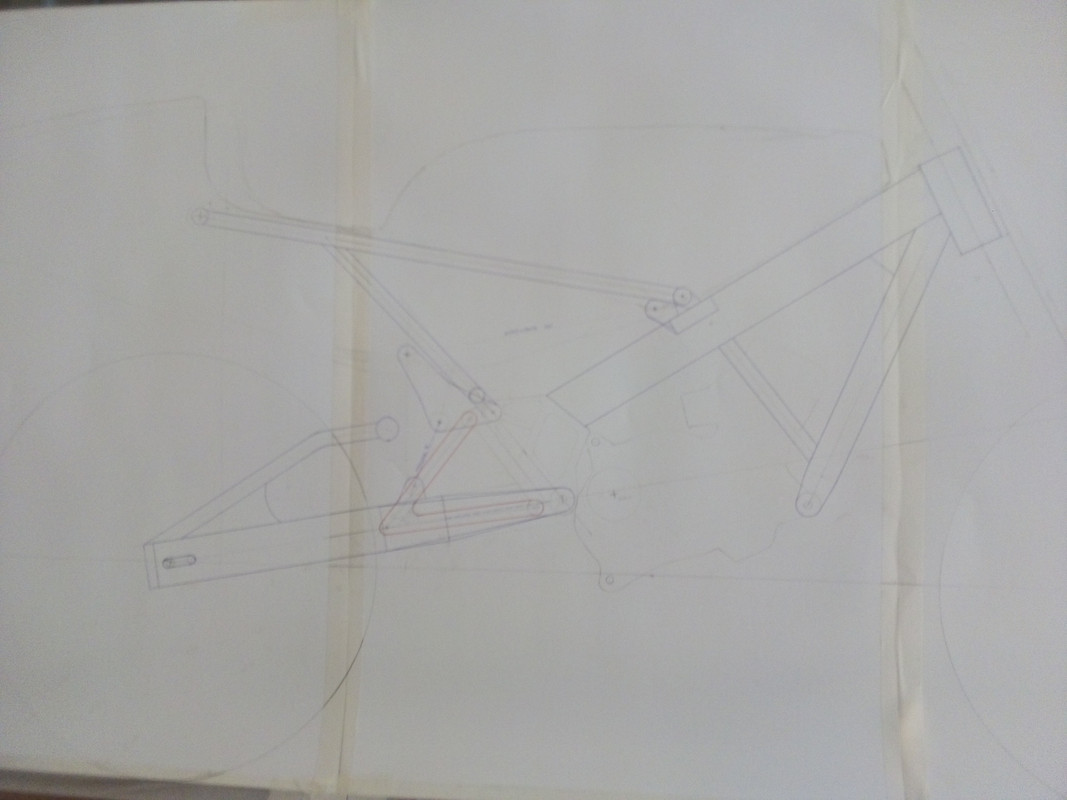

Mesa de diseño y fotografías de la JJ.Cobas de Creville.

Saludos.....

Amalio Pérez (Ampelt)
Ampelt
Ampelt
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Alginet (Valencia)
Fecha de inscripción : 24/04/2010

http://amalio.apm@gmail.com

Volver arriba Ir abajo

MOTO HERNA 125 CC. Empty Re: MOTO HERNA 125 CC.

Mensaje  Ampelt 30/8/2021, 20:17

Hola buenas tardes.

Ya hemos empezado a fabricar el chasis.

IMG-20210830-123257
Las primeras piezas del chasis en forma de U sobre el potro.

IMG-20210830-123319
Pieza soporte del basculante, sub chasis y retraso de las estriberas.

IMG-20210830-123333
Basculante en pleno proceso de construcción.

Saludos......

Amalio Pérez (Ampelt)
Ampelt
Ampelt
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Alginet (Valencia)
Fecha de inscripción : 24/04/2010

http://amalio.apm@gmail.com

Volver arriba Ir abajo

MOTO HERNA 125 CC. Empty Re: MOTO HERNA 125 CC.

Mensaje  Gonzalo Frias 30/8/2021, 21:11

Como siempre unas fotos espectaculares Ampelt, nos dejas con ganas de mas .....como siempre :oki:
Gonzalo Frias
Gonzalo Frias
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Barcelona
Fecha de inscripción : 03/12/2013

Volver arriba Ir abajo

MOTO HERNA 125 CC. Empty Re: MOTO HERNA 125 CC.

Mensaje  Ampelt 6/9/2021, 19:42

Hola buenas tardes.

Entre moto y moto el proyecto va avanzando.

IMG-20210906-154446

IMG-20210906-154446
El maestro Francisco Hernandez (Paco Pula) ya ha terminado de soldar todo el chasis.

IMG-20210906-154456

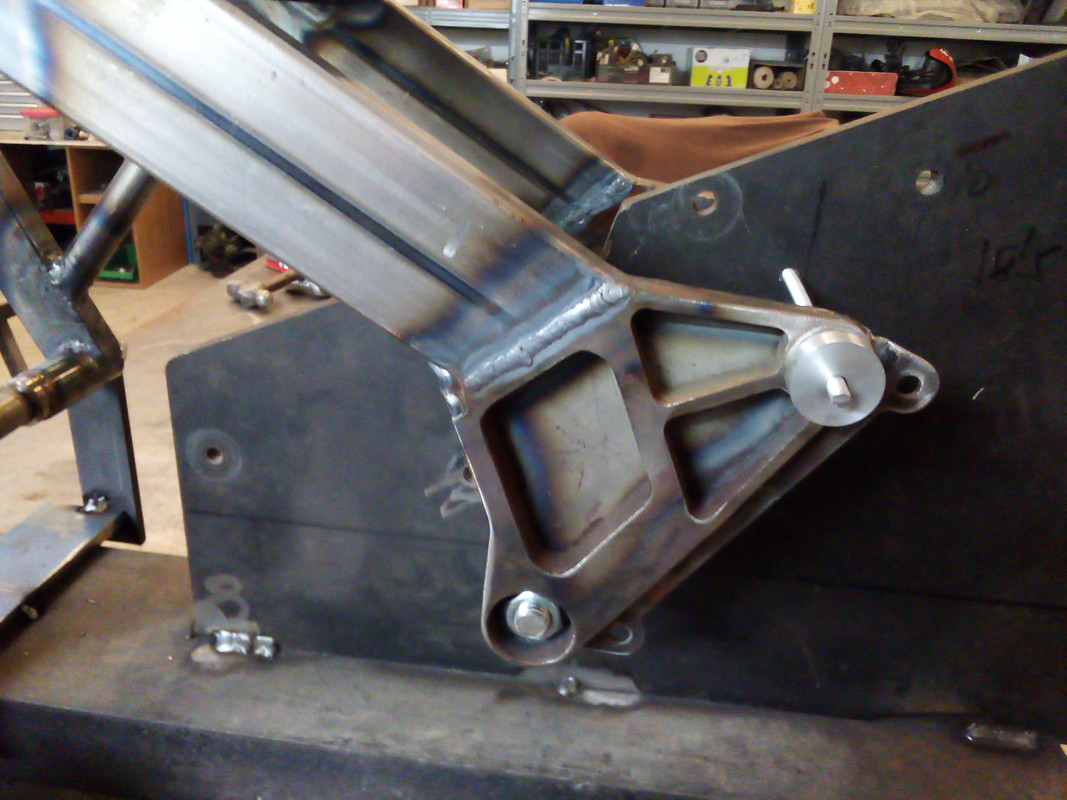

Pieza inferior del chasis que hace a la vez de soporte del basculante, del sub chasis y del retraso de las estriberas.

IMG-20210906-154523

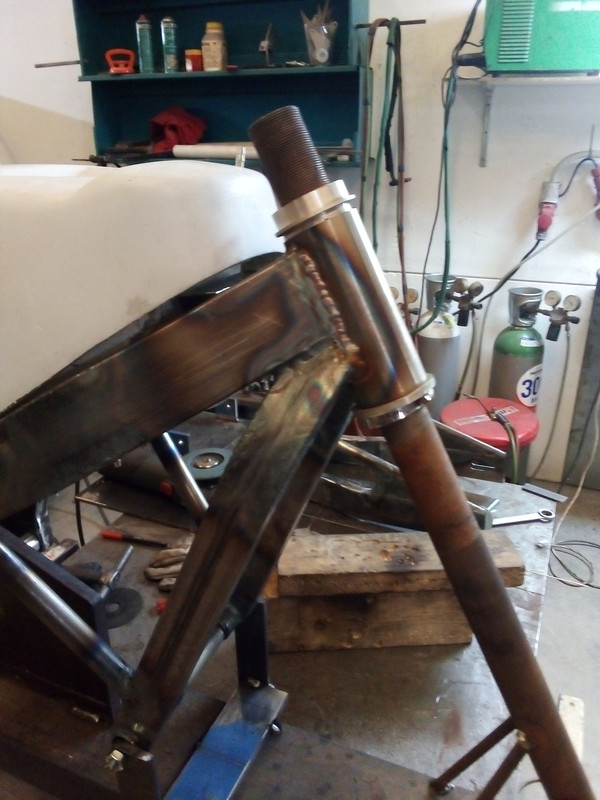

Tirantes de sujeción de la parte delantera del motor.

El siguiente trabajo consistirá en repasar todas las soldaduras y adecentarlas.

Saludos....
Amalio Pérez (Ampelt)
Ampelt
Ampelt
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Alginet (Valencia)
Fecha de inscripción : 24/04/2010

http://amalio.apm@gmail.com

Volver arriba Ir abajo

MOTO HERNA 125 CC. Empty Re: MOTO HERNA 125 CC.

Mensaje  Ampelt 7/9/2021, 20:23

Hola buenas tardes.

Mi compañero Paco Pula no se ha hecho de rogar y esta mañana sin ir mas lejos, ha empezado el trabajo de repasar las soldaduras.

IMG-20210907-114837

IMG-20210907-114845

Saludos.....

Amalio Pérez (Ampelt)
Ampelt
Ampelt
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Alginet (Valencia)
Fecha de inscripción : 24/04/2010

http://amalio.apm@gmail.com

Volver arriba Ir abajo

MOTO HERNA 125 CC. Empty Re: MOTO HERNA 125 CC.

Mensaje  Ampelt 17/9/2021, 20:24

Hola buenas tardes.

Tanto el chasis como el basculante ya están terminados. El siguiente trabajo consistirá en la fabricación del sub chasis.

IMG-20210917-122306
En la imagen se aprecia el sistema de vieletas para el amortiguador que hemos fabricado en aluminio y está en fase de pruebas.

IMG-20210917-122320

IMG-20210917-122252

IMG-20210917-122259

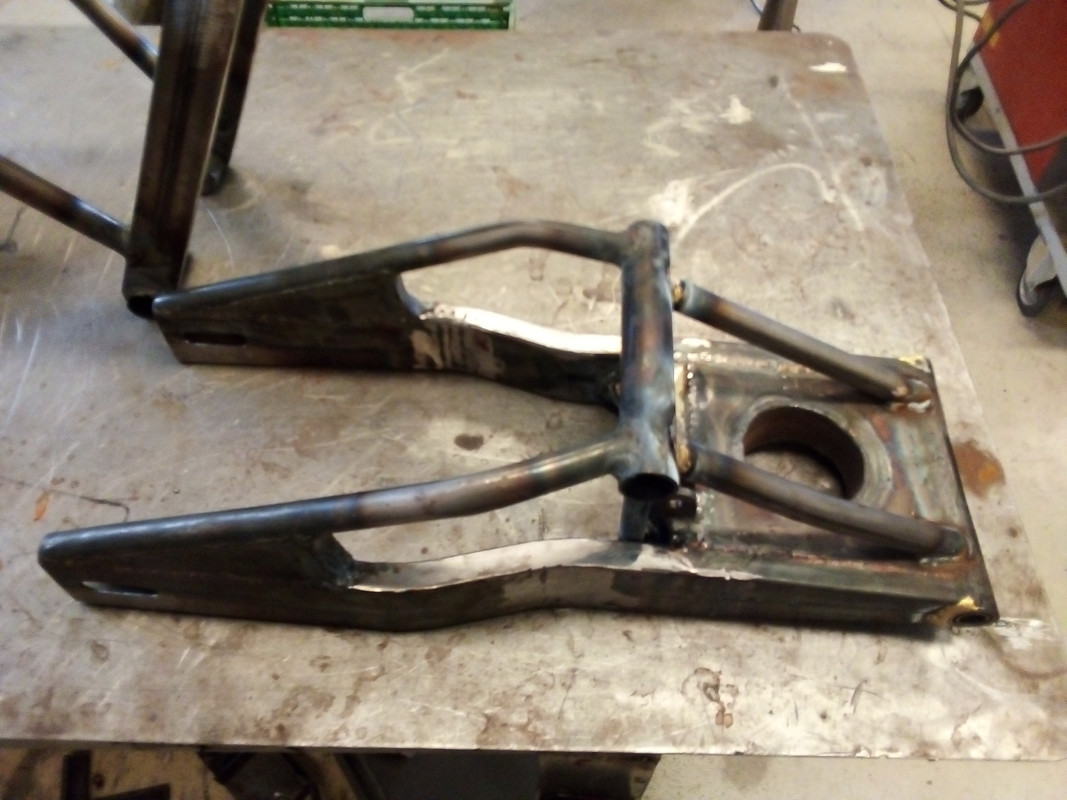

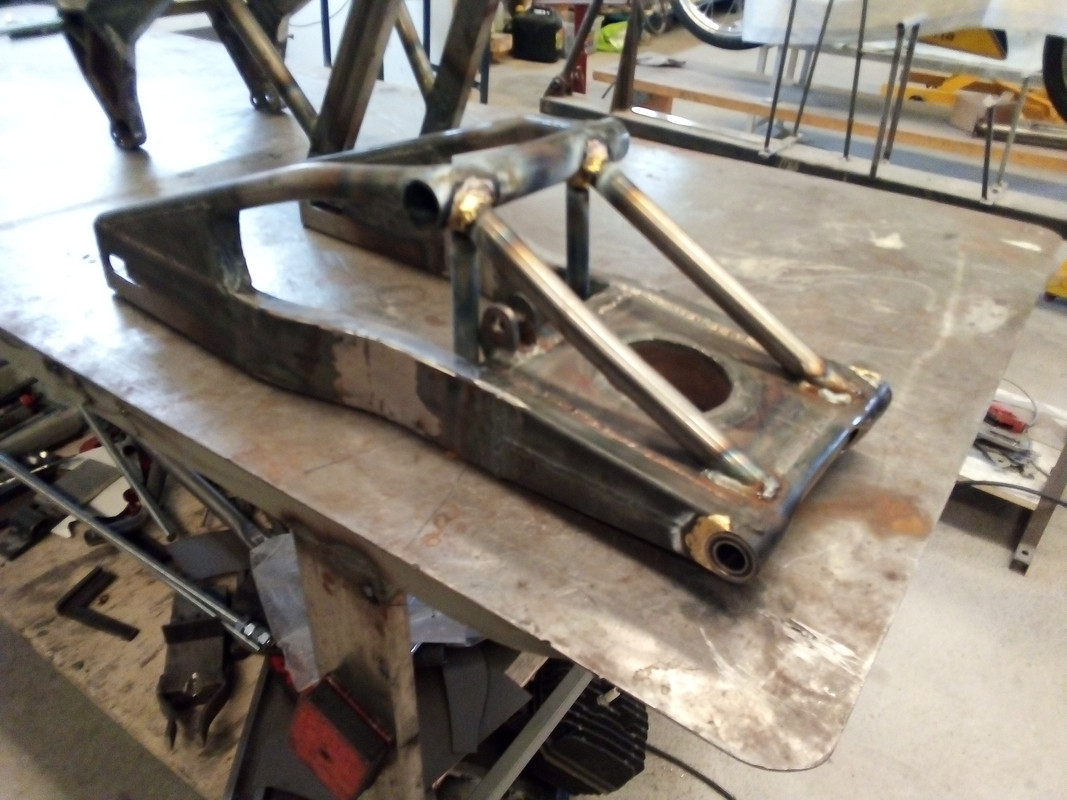

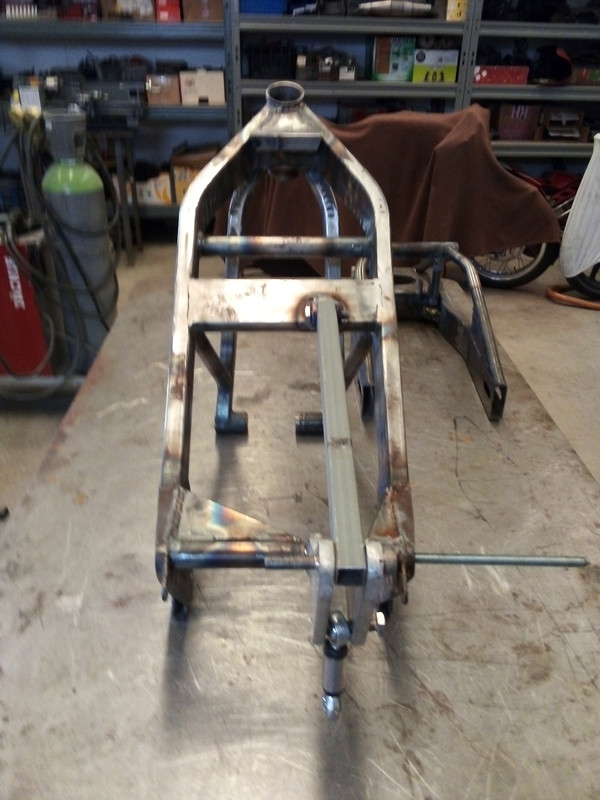

El basculante es bastante laborioso de construir, pues lleva un montón de refuerzos.

Saludos......

Amalio Pérez (Ampelt)
Ampelt
Ampelt
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Alginet (Valencia)
Fecha de inscripción : 24/04/2010

http://amalio.apm@gmail.com

Volver arriba Ir abajo

MOTO HERNA 125 CC. Empty Re: MOTO HERNA 125 CC.

Mensaje  Ampelt 12/10/2021, 20:10

Hola buenas tardes.

Terminado ya el proyecto de la Moto Hernan copia de la JJ.cobas 80 cc. mi compañero Francisco Hernández (Paco Pula) ya se ha metido de lleno a seguir con el proyecto de la 125 cc.

IMG-20211011-WA0007

IMG-20211011-WA0006

IMG-20211011-WA0008

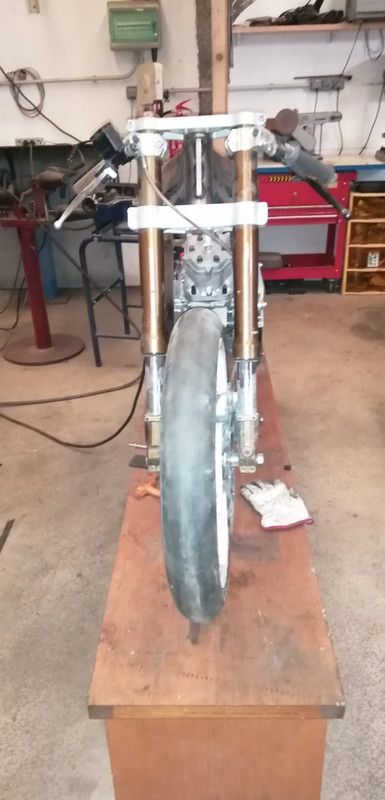

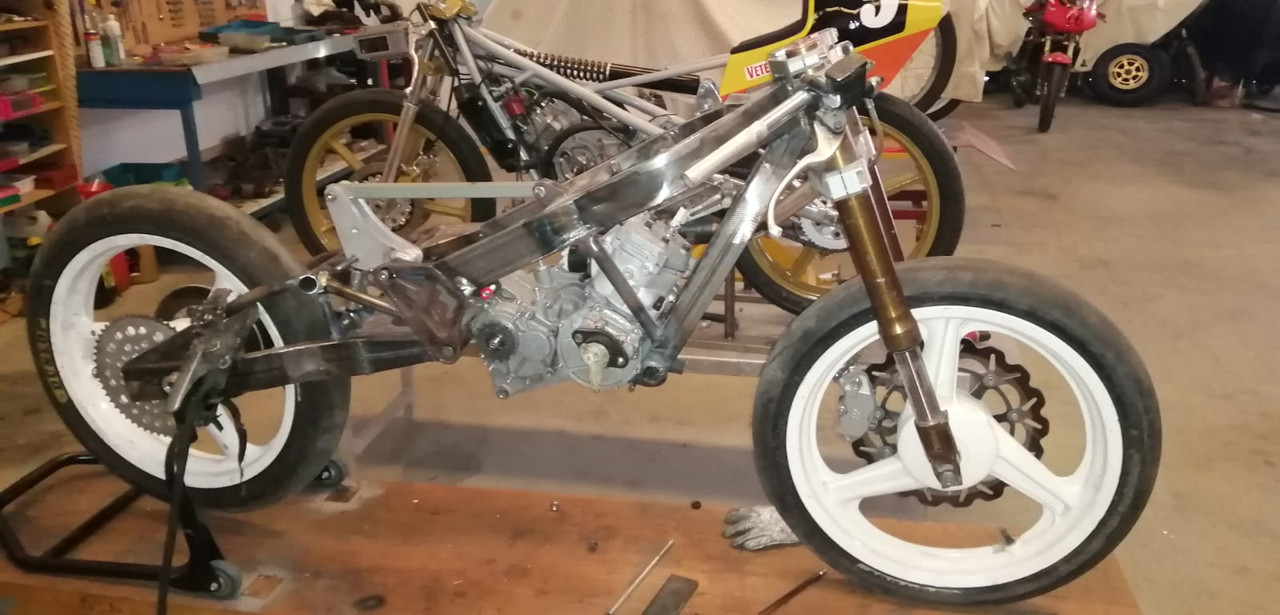

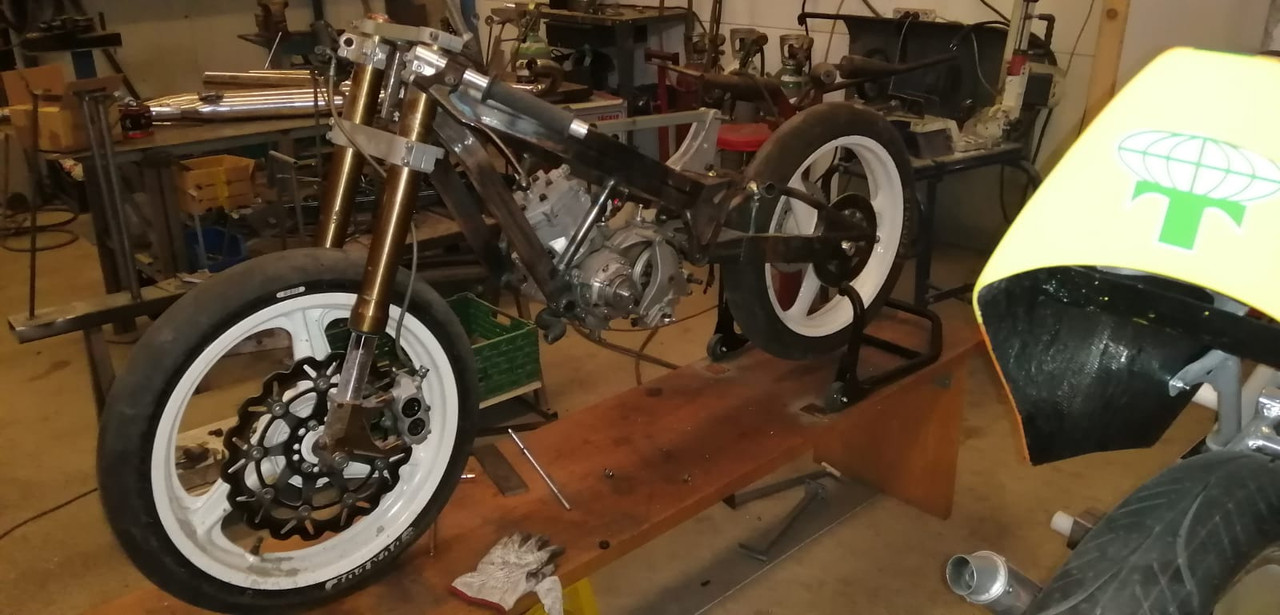

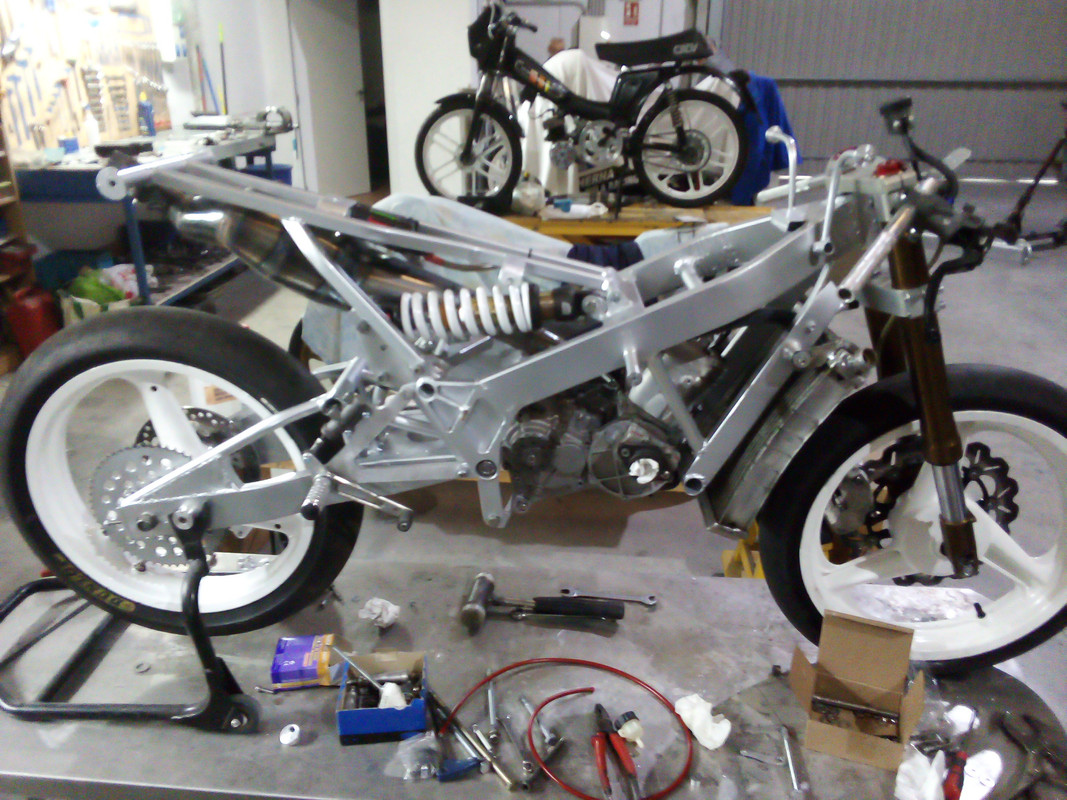

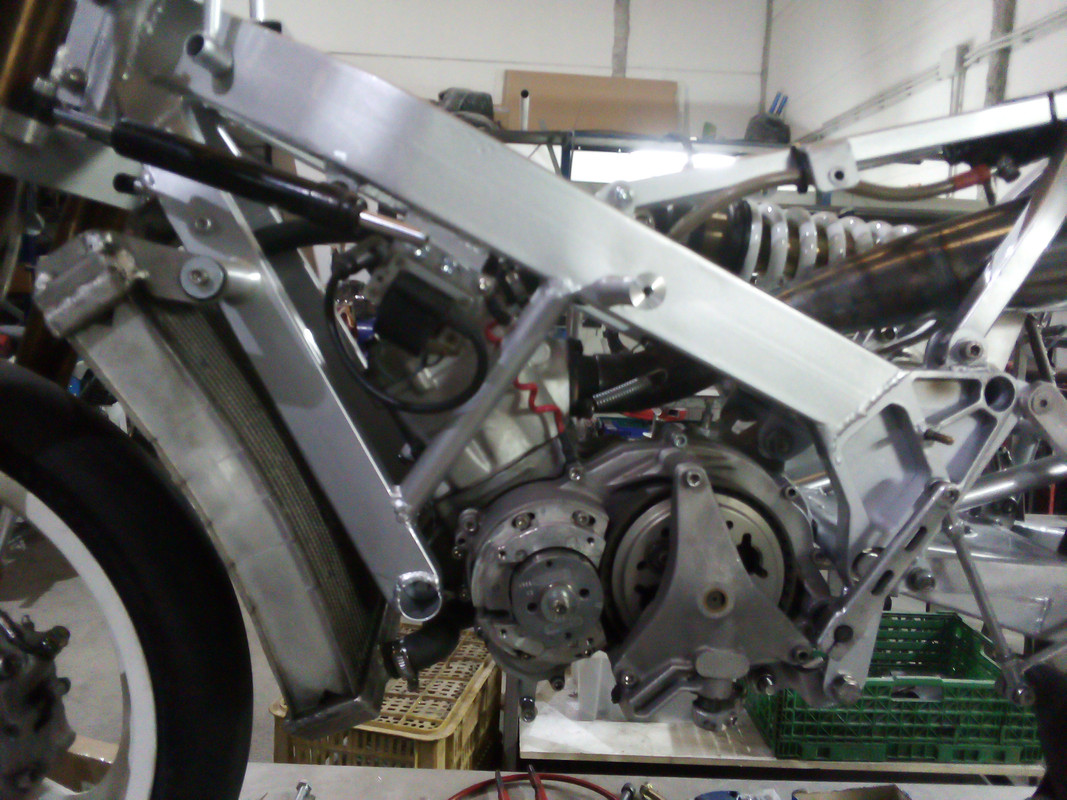

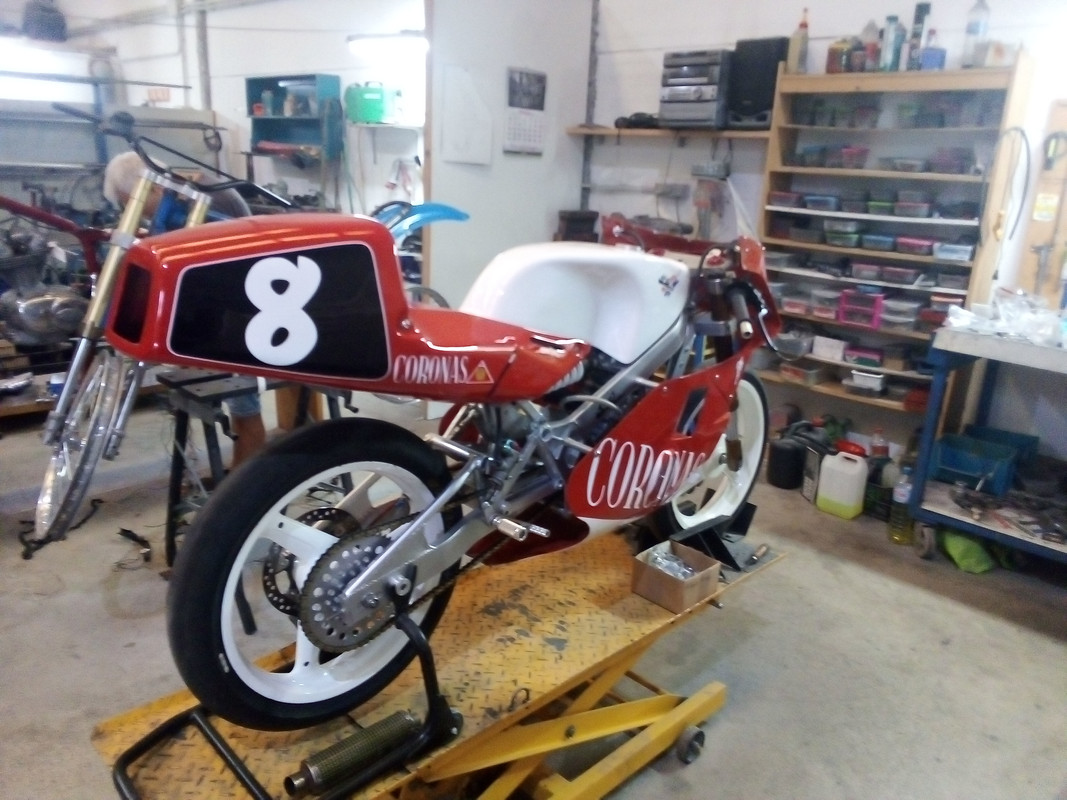

La moto se ha montado provisionalmente para encajar y alinear el motor.
