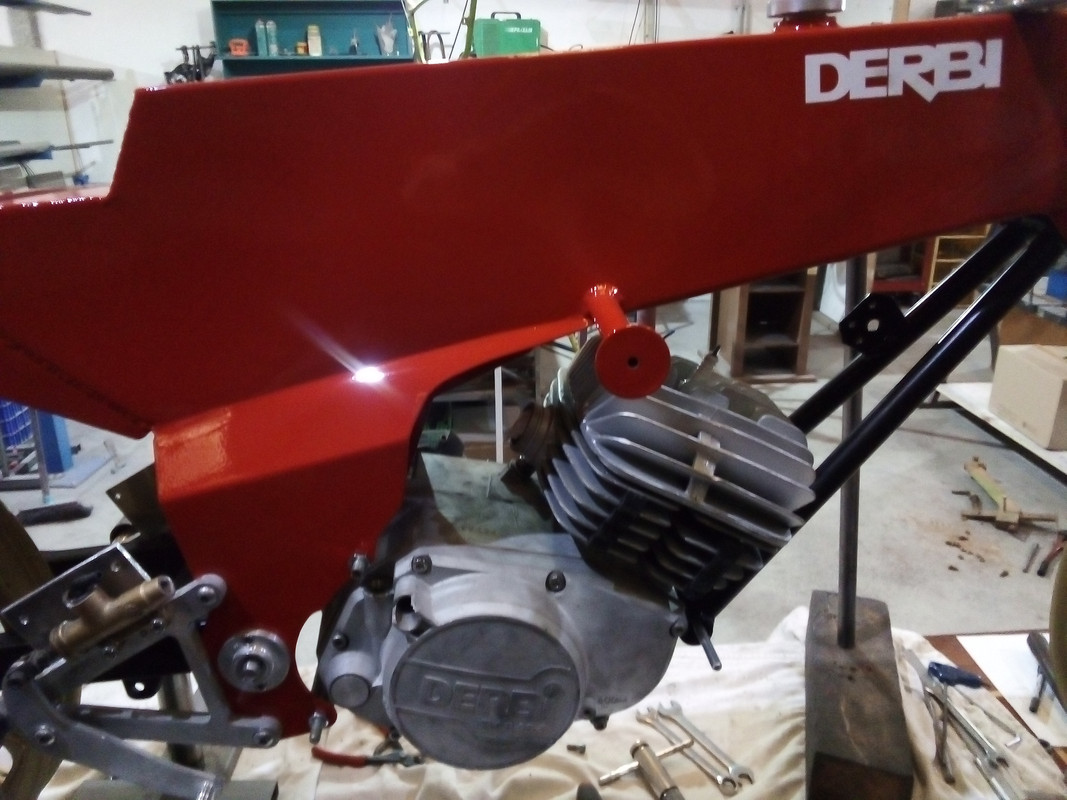

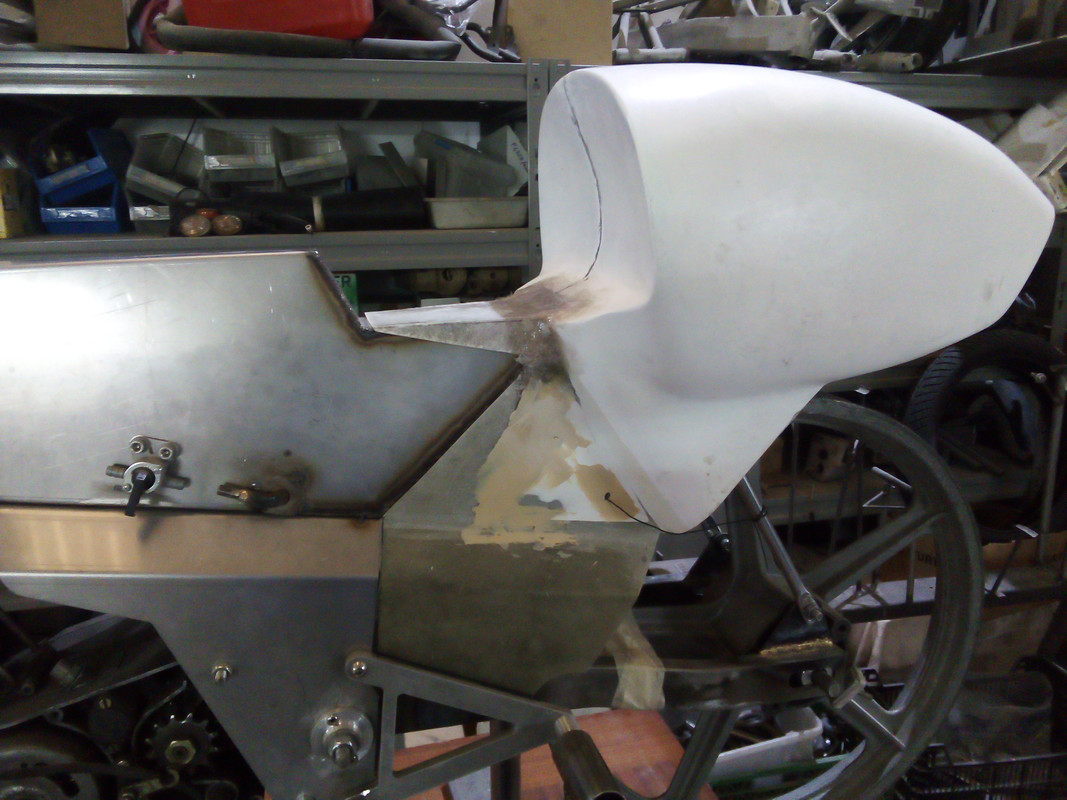

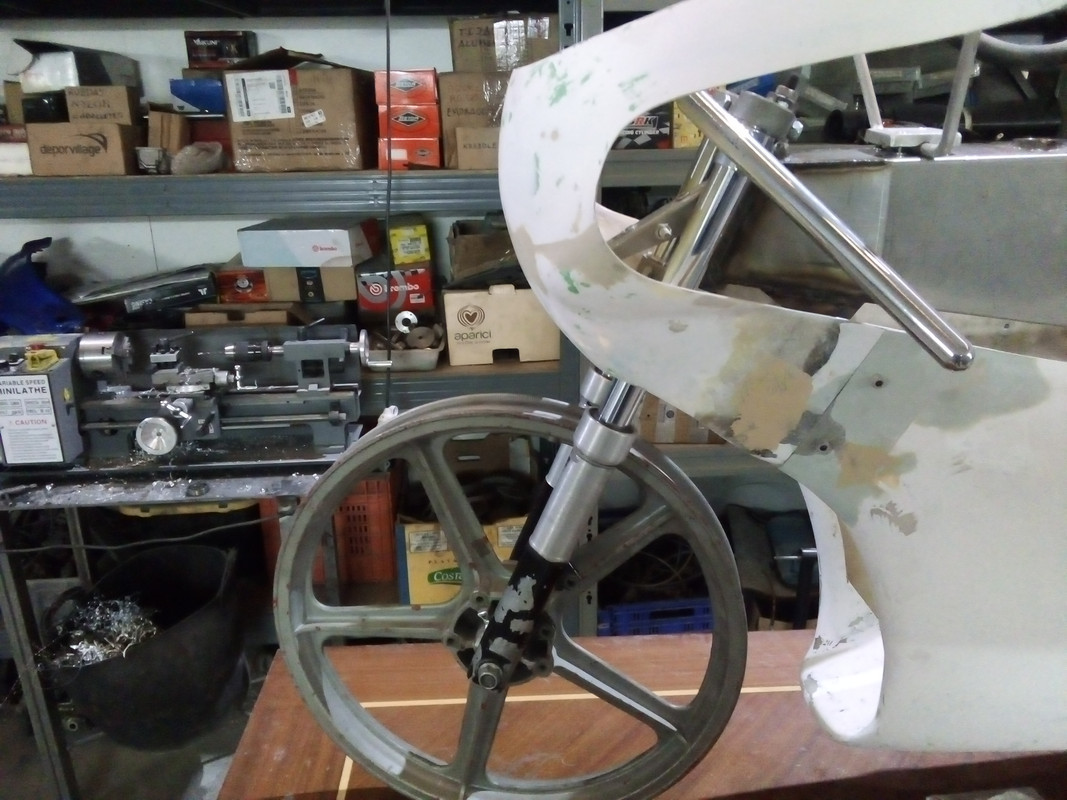

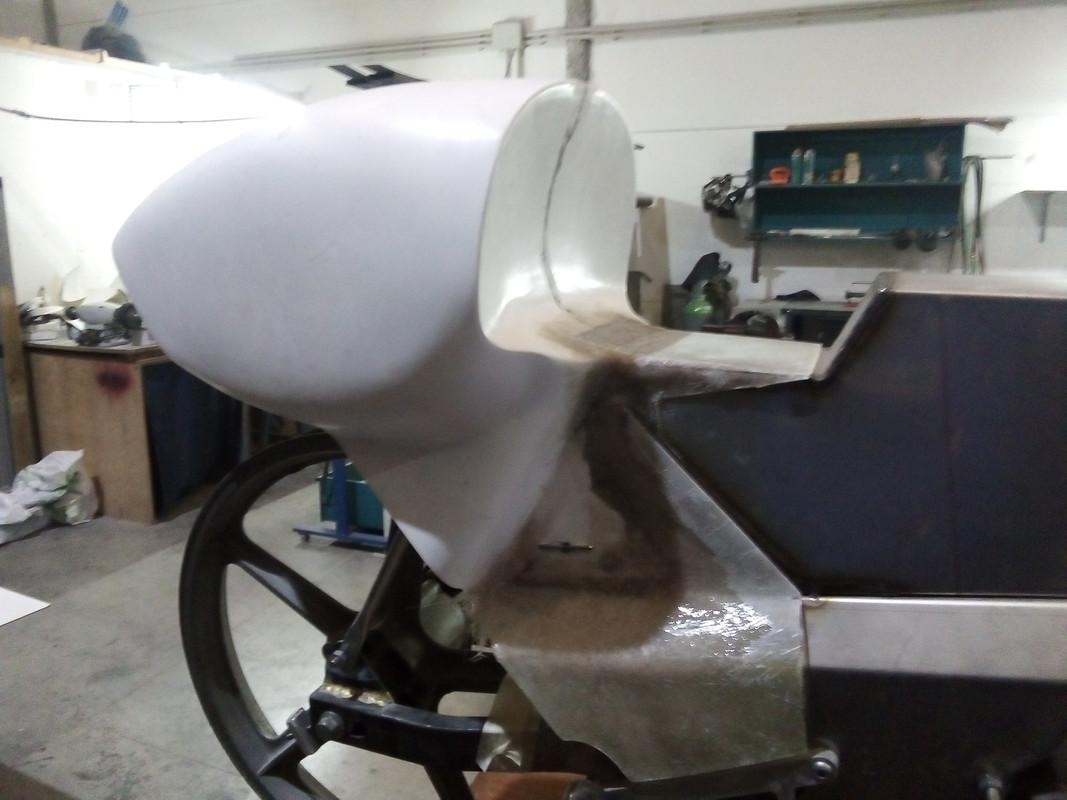

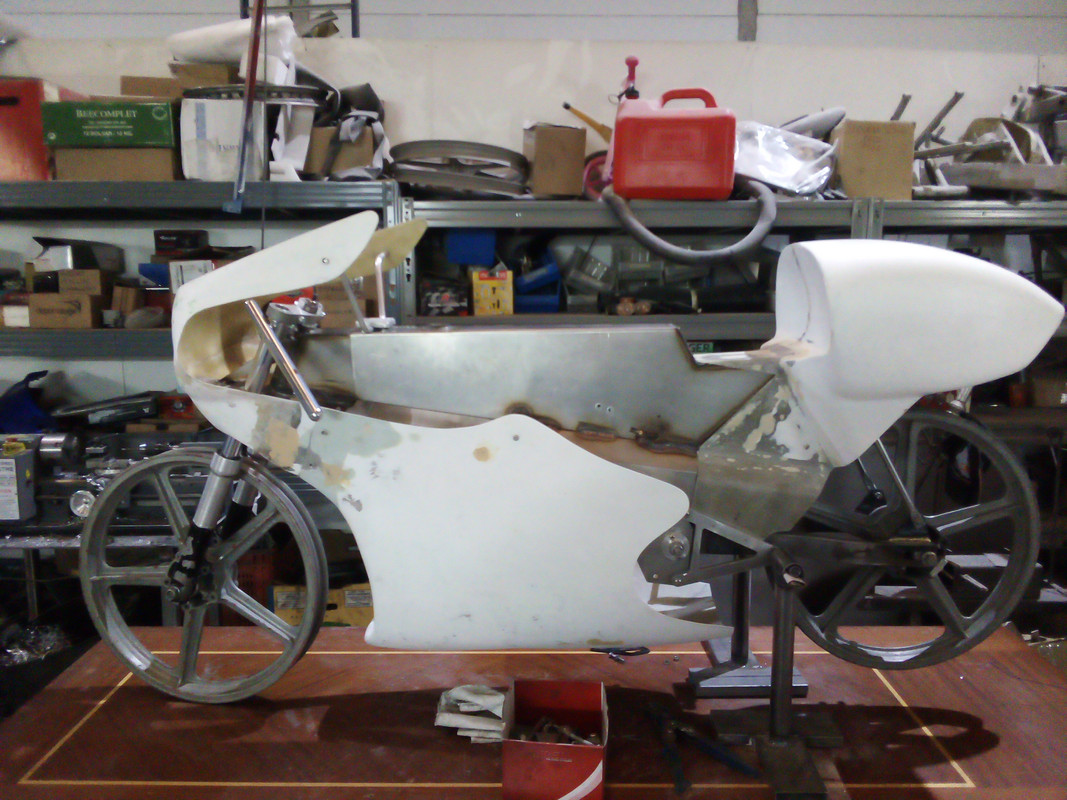

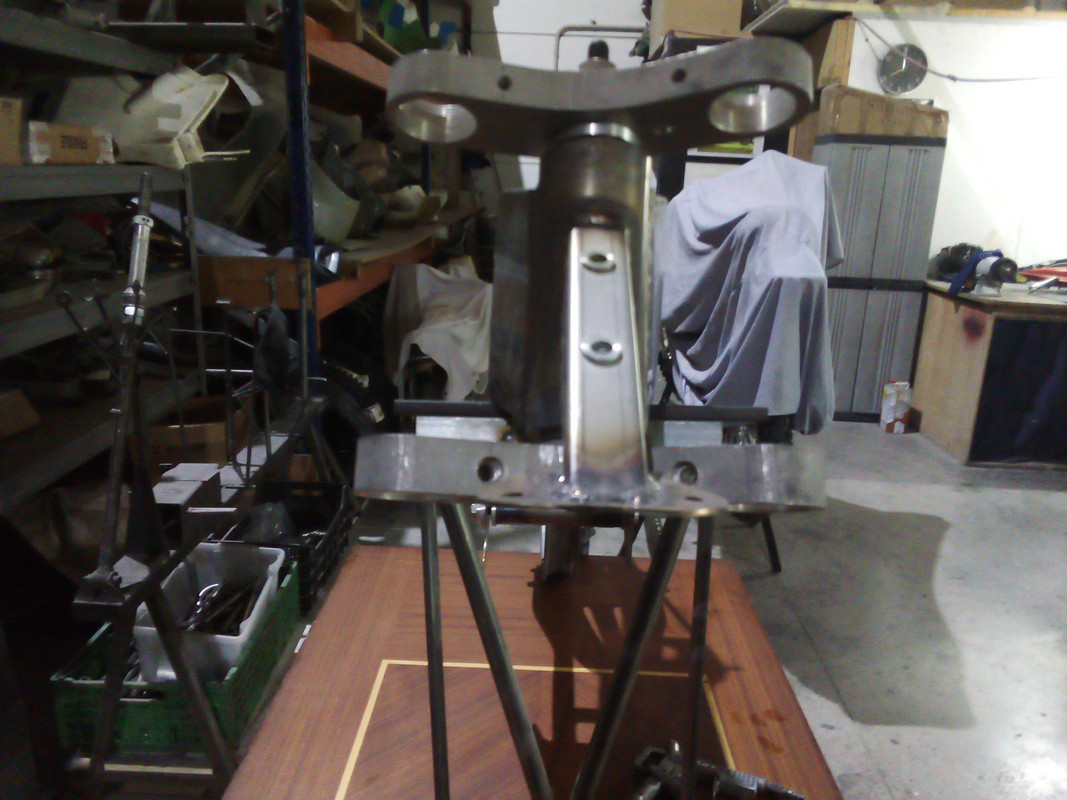

Monocasco Inox Derbi Europa 75 cc. Empty Monocasco Inox Derbi Europa 75 cc.

Mensaje  Ampelt el 18/3/2020, 21:18

Hola buenas tardes.

Un nuevo proyecto de monocasco hemos iniciado, en esta ocasión se trata de fabricar un monocasco inox para un motor de Derbi Europa de 6V y de 75 cc. y para ello hemos recurrido a la base de un monocasco replica del Bultaco TSS 50 cc. al que le hemos modificado y fabricado expresamente la parte correspondiente a los anclajes del motor y basculante.
La intención es replicar un monocasco tal y como se fabricaron en la década de los años 80 para competir en los circuitos urbanos. Estos monocascos al utilizar motores con cilindro vertical y admisión directa al cilindro (Derbi, Minarelli, Gimmson, Puch, etc. etc.), eran un poco mas altos que los utilizados en el campeonato del mundo que todos ellos utilizaban motores con cilindros horizontales y con admisión por válvula rotativa. Muy difíciles de pilotar por sus reducidas dimensiones y poco aconsejables para circuitos urbanos, mientras que los monocascos que se utilizaban en los circuitos urbanos con motores con cilindro vertical al ser de unas medias algo superiores, eran mucho mas cómodos y manejables.

Nuestro acometido en este proyecto es fabricar el monocasco y adaptar todo el material que nos está facilitando el amigo y forero Basi Manguan (Bayas de Goji). Material de primera calidad, ya que pose piezas únicas procedentes de Derbi fabrica, pues a parte de un muy bien preparado motor, dispones de llantas originales de Derbi de tres palos, horquilla original de Derbi de GP, frenos, discos, bombas, pinzas, etc, etc.

Va a ser un trabajo lento y costoso, pero ya nos hemos iniciado con la confección del monocasco partiendo como he dicho anteriormente de la base del Bultaco al que ya le hemos hecho algunas modificaciones y mejoras.

IMG-20171117-WA0025
upload image and share

Este es el monocasco de la Bultaco TSS 50 que hemos cogido como base.

IMG-20200121-184039
how do i get home from my current location


IMG-20200121-184055

IMG-20200121-184105

IMG-20200121-184124
early bird biscuit menu

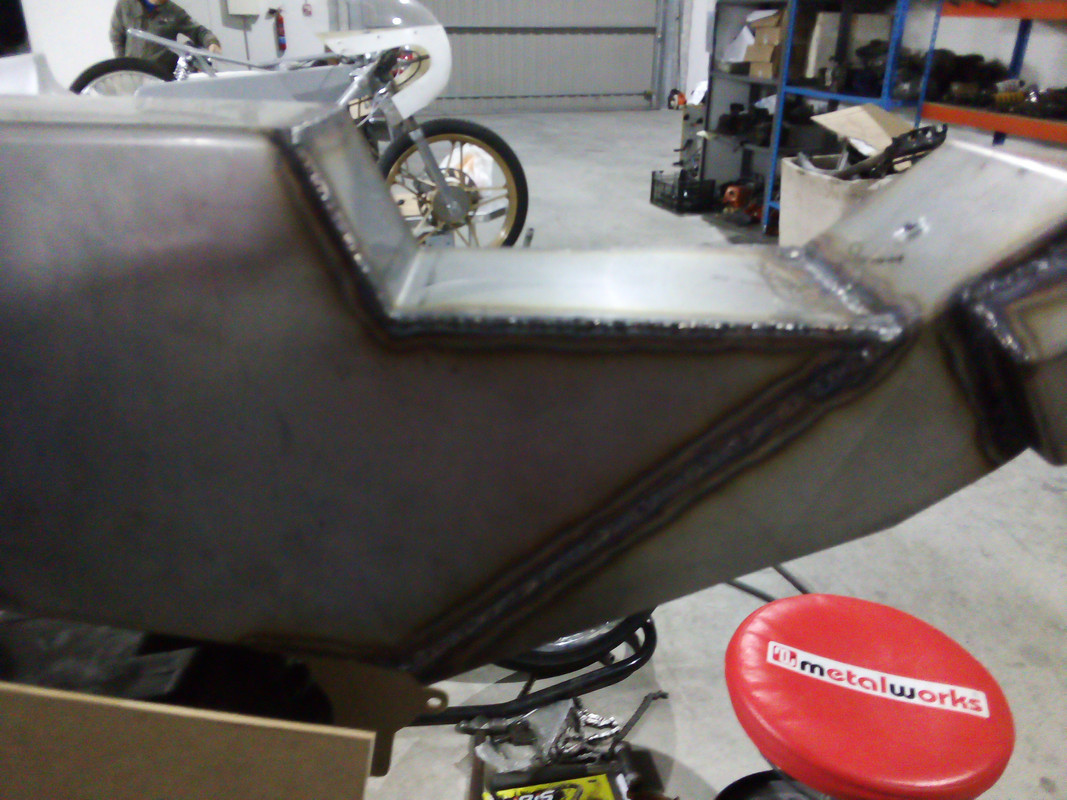

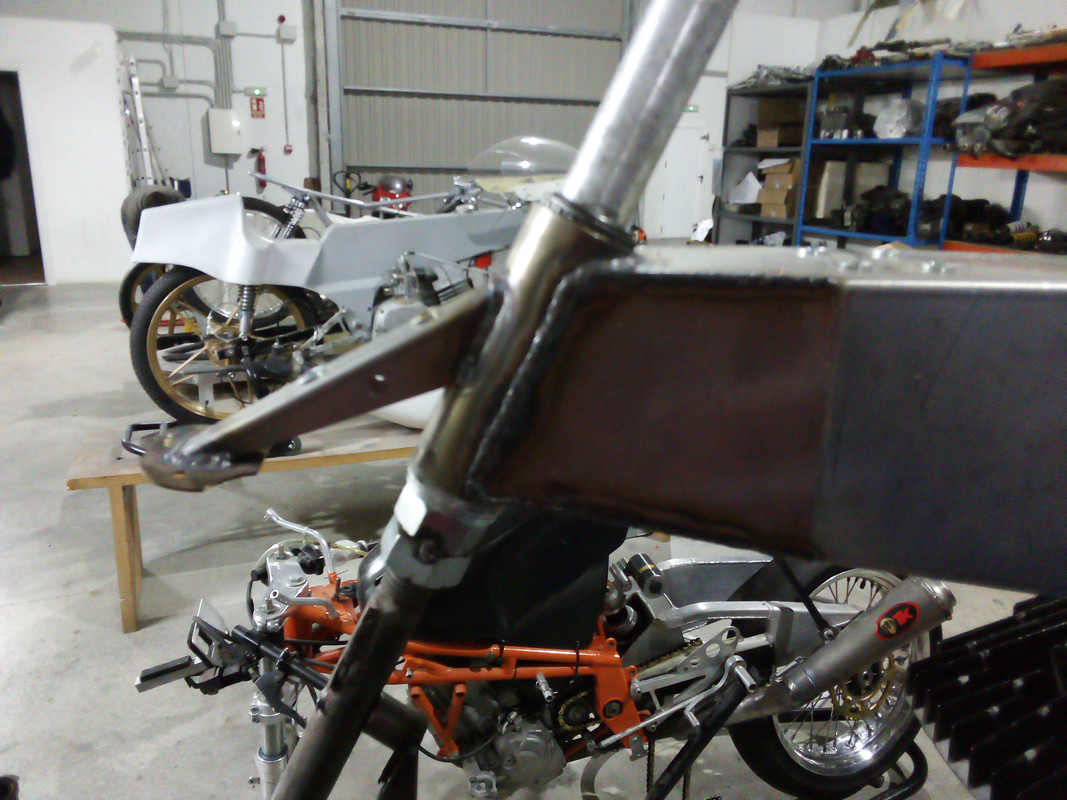

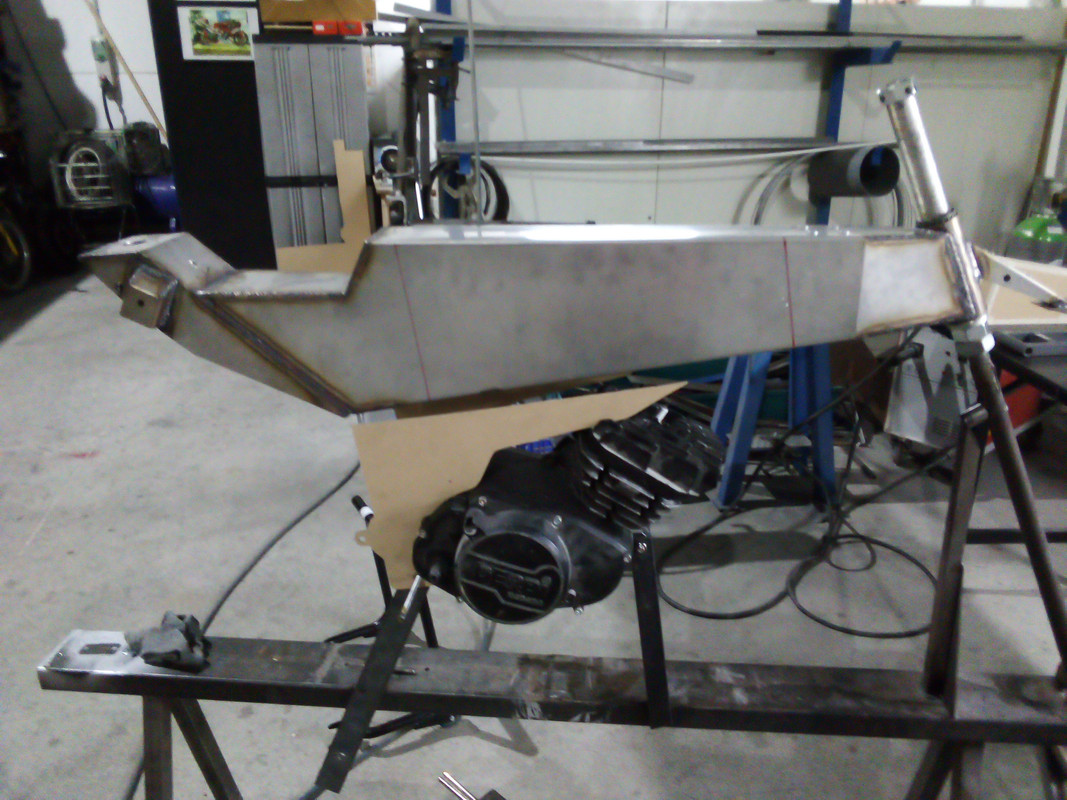

Esta es la parte superior del monocasco ya completamente soldada con tig.
Como se aprecia en la imagen está el motor provisionalmente montado en el potro para confeccionar la parte inferior donde se anclara el mismo y el basculante. El motor de la imagen no es el que va llevar es uno procedente de Derbi FDX que utiliza la misma base que el Europa. También podéis apreciar unas plantillas fabricadas en tablero de MFD para posteriormente pasar a autocat 3D y fabricarlas en acero inoxidable.

Saludos....

Amalio Pérez (Ampelt)
Ampelt
Ampelt
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Alginet (Valencia)
Fecha de inscripción : 24/04/2010

http://amalio.apm@gmail.com

Volver arriba Ir abajo

Monocasco Inox Derbi Europa 75 cc. Empty Re: Monocasco Inox Derbi Europa 75 cc.

Mensaje  Ampelt el 19/3/2020, 13:06

Hola buenos días.

Como ya tengo fabricadas las piezas que van a sujetar el motor y el deposito de gasolina, os subo unas imágenes.

IMG-20200318-101144

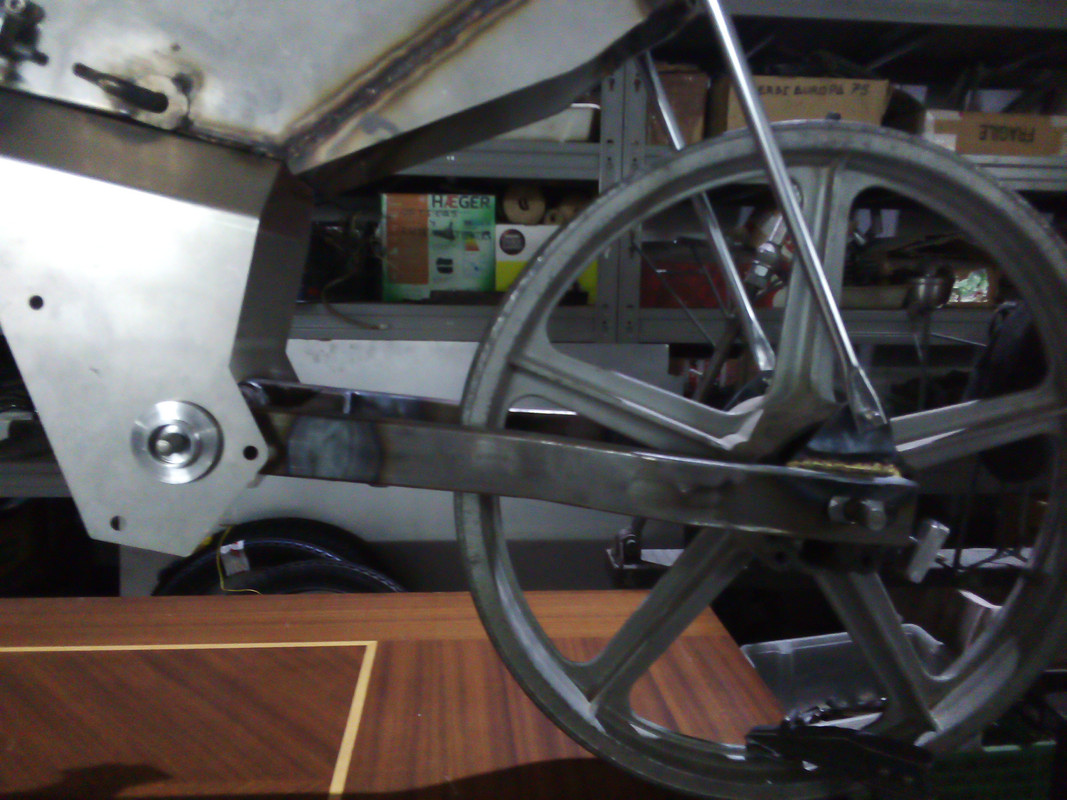

Sujeciones laterales fabricadas en acero inoxidable para soportar el motor y el basculante.

IMG-20200318-101244
Deposito de gasolina también fabricado en acero inoxidable.

Se que os extrañará el que hayamos fabricado un deposito adicional cuando en realidad el deposito del monocasco es el mismo chasis, pero para esta ocasión hemos tomado esta decisión porque queremos fabricar un monocasco que quede completamente llano, sin torsiones ni abolladuras al tener que soldar los refuerzos interiores del monocasco. De esta manera colocaremos el deposito dentro del monocasco con la salida para el llenado de gasolina en la parte delantera, anulando lógicamente la boca de llenado posterior.
De esta manera evitaremos el realizar los refuerzos internos con sus correspondientes soldaduras y el deposito hará de rigidizador del chasis. Es posible que con este nuevo sistema, aumentemos el peso en algunos gramos de mas, cosa irrelevante ya que no va a influir en el buen funcionamiento de la moto.

2emjrja

3885eef2eba7d815f3006700807f668ao
she is my world


swe53m

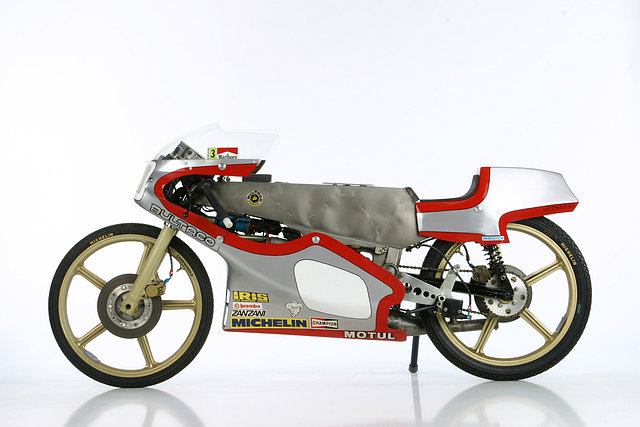

A esto es a lo que me refiero. Obsérvese las malformaciones producidas en el monocasco por las soldaduras de refuerzo internas de la parte que conforma el deposito. Queremos evitar estas malformaciones y que quede estéticamente llano y pulido.

Saludos.....

Amalio Pérez (Amplt)
Ampelt
Ampelt
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Alginet (Valencia)
Fecha de inscripción : 24/04/2010

http://amalio.apm@gmail.com

Volver arriba Ir abajo

Monocasco Inox Derbi Europa 75 cc. Empty Re: Monocasco Inox Derbi Europa 75 cc.

Mensaje  Ampelt el 15/4/2020, 19:37

Hola buenas tardes.

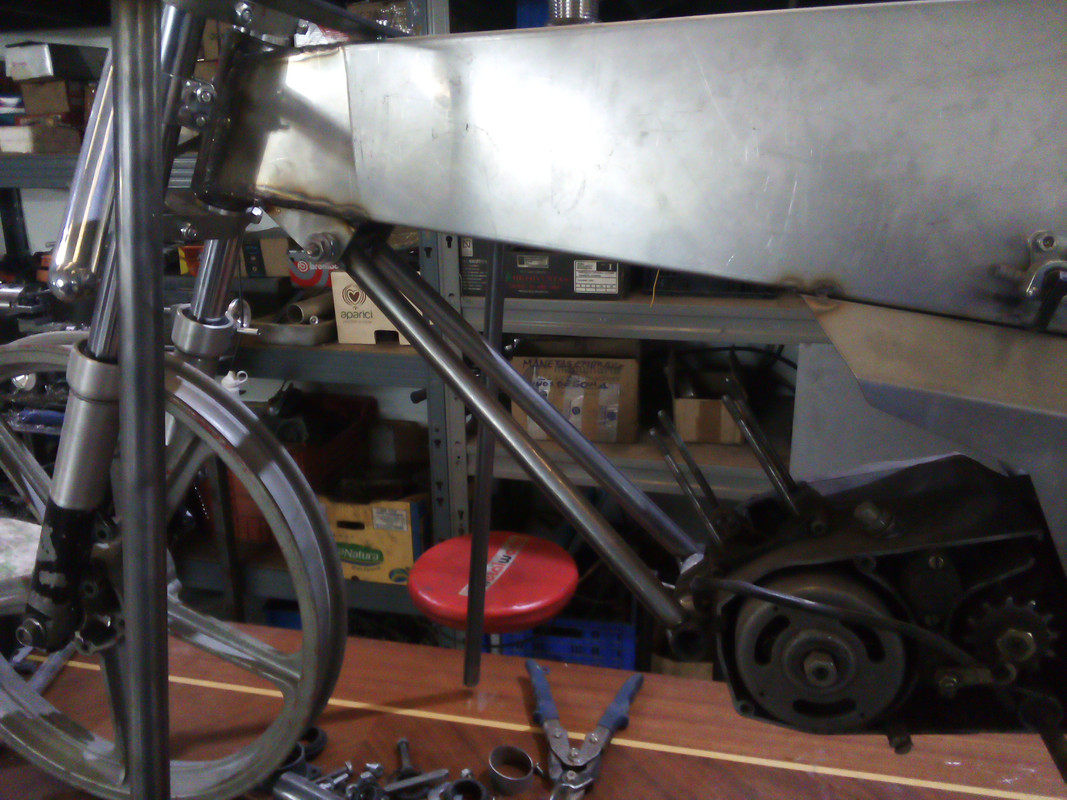

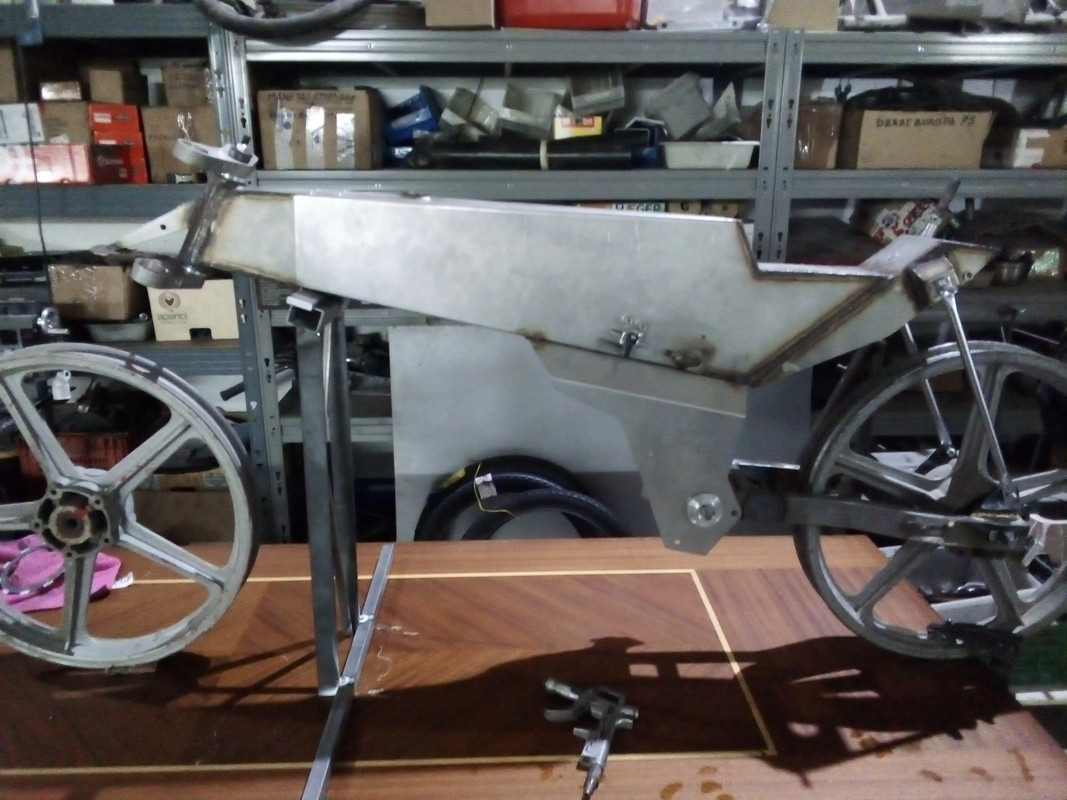

Hoy le hemos dedicado un poco de tiempo al monocasco y hemos ajustado los soportes laterales que sujetan el motor y el basculante.
No están todavía soldadas al chasis ya que primero tenemos que terminar el recipiente que hará de deposito y colocarlo dentro del monocasco para posteriormente pasar a cerrar y soldar las piezas de sujeción laterales.

IMG-20200415-172224

IMG-20200415-172242
pic share


IMG-20200415-172255
picture host


IMG-20200415-172302

Saludos....

Amalio Pérez (Ampelt)
Ampelt
Ampelt
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Alginet (Valencia)
Fecha de inscripción : 24/04/2010

http://amalio.apm@gmail.com

Volver arriba Ir abajo

Monocasco Inox Derbi Europa 75 cc. Empty Re: Monocasco Inox Derbi Europa 75 cc.

Mensaje  Recolector el 15/4/2020, 23:19

Excelente proyecto
Solo una pregunta. Porqué el motor europa 75???. No deja de ser el motor Derbi 49 con 6 marchas para la exportación. Motor con muy poca potencia. Creo recordar que llevaba un carburador Amal 19mm, cuando los tt8 se iban a 28mm
No es critica, solo curiosidad, ya que el proyecto es maravilloso
Saludos
Recolector
Recolector
Amotiquero Junior
Amotiquero Junior

Localización : Guissona (Lérida)
Fecha de inscripción : 16/12/2009

Volver arriba Ir abajo

Monocasco Inox Derbi Europa 75 cc. Empty Re: Monocasco Inox Derbi Europa 75 cc.

Mensaje  Gonzalo Frias el 15/4/2020, 23:46

Amalio vaya ritmo llevais en la factoria valenciana,
he perdido hasta la cuenta de las que estais haciendo.
Tambien tengo curiosidad por la eleccion de ese motor.
Gonzalo Frias
Gonzalo Frias
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Barcelona
Fecha de inscripción : 03/12/2013

Volver arriba Ir abajo

Monocasco Inox Derbi Europa 75 cc. Empty Re: Monocasco Inox Derbi Europa 75 cc.

Mensaje  Ampelt el 16/4/2020, 21:00

Hola buenas tardes.

Recolector.- El motivo de utilizar este motor es porque a parte de tener 6v, si lo preparas bien tiene tantas prestaciones o mas que el el C-6 o el TT8 y juega con la ventaja de que es mas pequeño. Lo cual te permite poder encajarlo en distintos chasis con mas facilidad.
No te fíes de las características de un motor salido de fabrica, pues siempre tienen que cumplir con las legislaciones del momento, pero si a un motor como el Europa de 6v le haces una buena preparación, es el motor ideal parea replicar motos de los años 70 en chasis de reducidas dimensiones.
Te pongo un ejemplo.- Tengo un compañero de exhibiciones, piloto veterano muy conocido en la Comunidad Valenciana, Vicente Llinares (el Percalero), que se fabricó una replica RAN, la cual la utiliza en las exhibiciones y al no poder disponer del motor Derbi RAN original, le monto el motor Derbi Europa 6v con un cilindro de Derbi C-6. El resultado es espectacular, pues pocos veteranos son capaces de seguir su ritmo en los circuitos urbanos.

Gonzalo.- La verdad es que es el mismo motor que llevan las Derbi Coppa, FDX, FDS, etc, etc, con la particularidad que está subido a 74 cc. y con 6V.
El problema es que en la época que se concibió este modelo, la legislación Española no permitía mas de 4 velocidades, por eso Derbi muy astutamente para poder competir con el mercado Europeo, de ahí su nombre, lo potenció y le añadió 2 velocidades mas.
A decir verdad estas motos donde mas se vendieron fue en Francia. Aquí en España ocasionalmente aparece alguna, pero son muy difíciles de conseguir y al final tienes que recurrir al mercado Frances.

Saludos......
Ampelt
Ampelt
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Alginet (Valencia)
Fecha de inscripción : 24/04/2010

http://amalio.apm@gmail.com

Volver arriba Ir abajo

Monocasco Inox Derbi Europa 75 cc. Empty Re: Monocasco Inox Derbi Europa 75 cc.

Mensaje  Gonzalo Frias el 16/4/2020, 21:27

Pues una vez explicado el tema del motor se entiende que lo queráis utilizar en esta moto, gracias por la explicación Ampelt.
Gonzalo Frias
Gonzalo Frias
Amotiquero X-Pro
Amotiquero X-Pro

Localización : Barcelona
Fecha de inscripción : 03/12/2013

Volver arriba Ir abajo

Monocasco Inox Derbi Europa 75 cc. Empty Re: Monocasco Inox Derbi Europa 75 cc.

Mensaje  Julio CG el 18/4/2020, 19:32

Que facil haceis lo dificil. Nada. seguire vuestro trabajo y seguire alucinando.
Julio CG
Julio CG
Amotiquero X-Pro
Amotiquero X-Pro

Localización : La Eliana (Valencia)
Fecha de inscripción : 06/08/2009

Volver arriba Ir abajo

Monocasco Inox Derbi Europa 75 cc. Empty Re: Monocasco Inox Derbi Europa 75 cc.

Mensaje  Ampelt el 25/4/2020, 18:25

Hola buenas tardes.

Ya hemos terminado el deposito y hemos hecho las pruebas de estanqueidad y todo ha salido bien. Ahora lo soldaremos al interior del monocasco para después cerrar la parte inferior con  la pieza que soporta el motor y el basculante.

IMG-20200425-123059

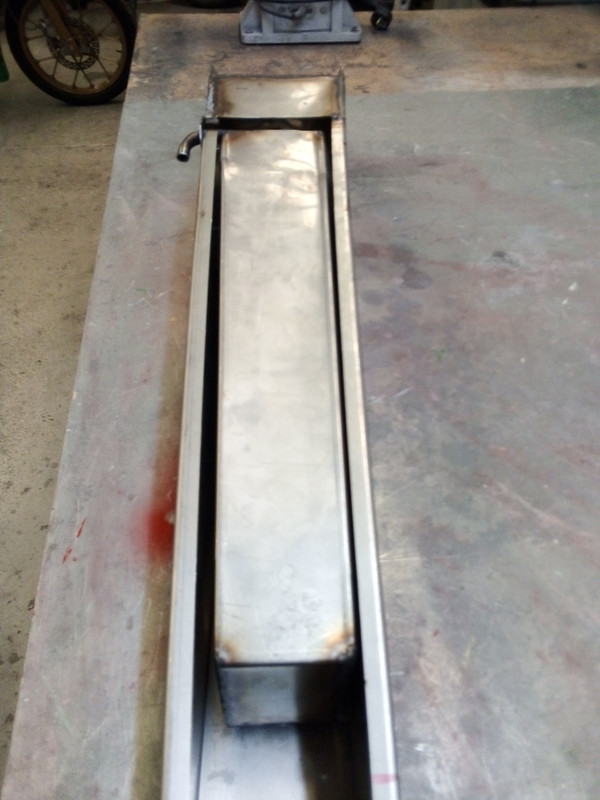

Deposito de acero ya encastrado en el interior del monocasco.

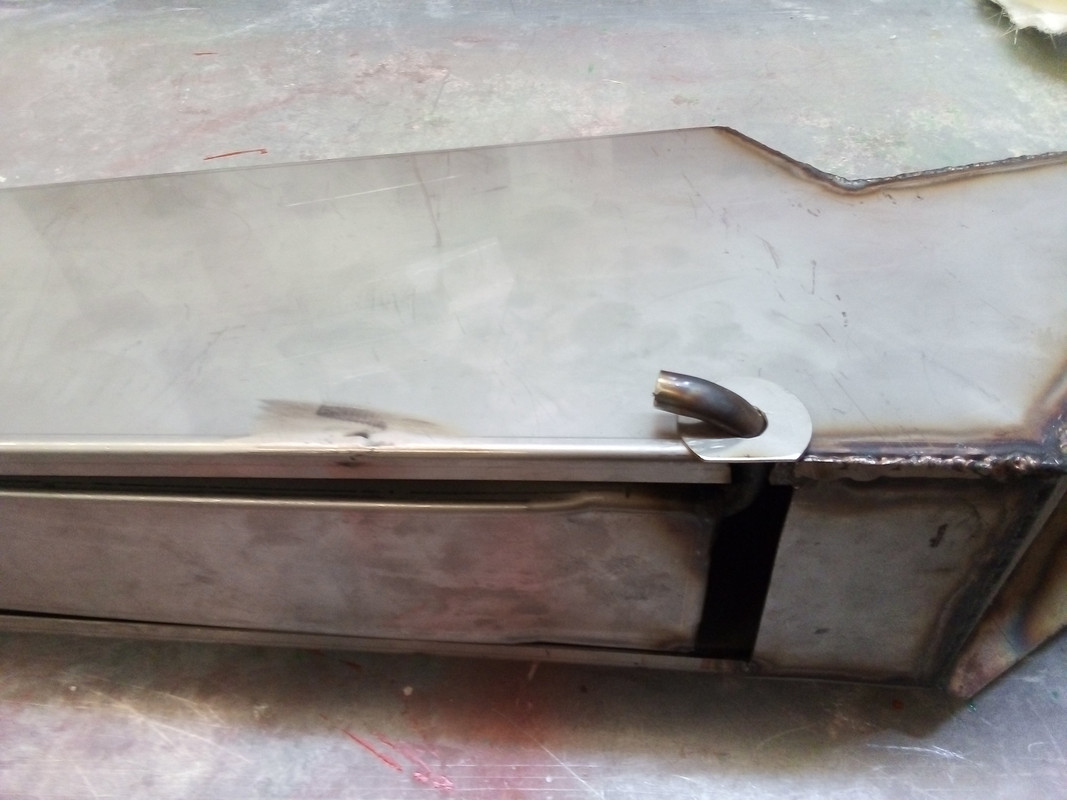

IMG-20200425-123209
