Basculante tubular para Honda NSR 75
Buenas noches compañeros,
Escribo este post para informaros de que estoy intentando fabricar un basculante tubular para mi Honda NSR.
Esta decisión viene a raíz de que no hay dinero para financiar proyectos de mayor envergadura (como sería preparar una moto para el Campeonato Amateur de Clásicas Pequeñas), y siempre me ha gustado el tema de fabricación de chasis.
El motivo de hacerlo para la NSR es para poder tomar medidas y poder utilizarlo después, obviamente. No pretendo mejorar nada de Honda, ni inventar nada revolucionario, simplemente quiero ser capaz de fabricar un basculante que pueda funcionar, y que cuadre todo.
Por ello, acudo a los profesionales del foro, que son gran parte de mi inspiración, para que me echéis una mano en la medida que podáis, ya que seguro que con vuestros consejos todo va a salir mejor.
Una de las dudas que tengo es que, cuando ya esté el basculante soldado, al sacarlo del potro (con las soldaduras frías, obviamente), ¿se me va a torcer? Por las tensiones, digo.
Por ahora, estoy fabricando el potro, con las medidas exactas del basculante original, y a partir de él poder hacer un basculante tubular, de aluminio, o como sea.
En eso es lo que tengo dudas, ya que no sé exactamente que técnica emplear, ni, en realidad, qué diseño utilizar.
Hoy no tengo fotos, pero mañana tendré unas cuantas, y os iré poniendo al día.
Saludos y gracias de antemano,
Montreal
Escribo este post para informaros de que estoy intentando fabricar un basculante tubular para mi Honda NSR.
Esta decisión viene a raíz de que no hay dinero para financiar proyectos de mayor envergadura (como sería preparar una moto para el Campeonato Amateur de Clásicas Pequeñas), y siempre me ha gustado el tema de fabricación de chasis.
El motivo de hacerlo para la NSR es para poder tomar medidas y poder utilizarlo después, obviamente. No pretendo mejorar nada de Honda, ni inventar nada revolucionario, simplemente quiero ser capaz de fabricar un basculante que pueda funcionar, y que cuadre todo.
Por ello, acudo a los profesionales del foro, que son gran parte de mi inspiración, para que me echéis una mano en la medida que podáis, ya que seguro que con vuestros consejos todo va a salir mejor.
Una de las dudas que tengo es que, cuando ya esté el basculante soldado, al sacarlo del potro (con las soldaduras frías, obviamente), ¿se me va a torcer? Por las tensiones, digo.
Por ahora, estoy fabricando el potro, con las medidas exactas del basculante original, y a partir de él poder hacer un basculante tubular, de aluminio, o como sea.
En eso es lo que tengo dudas, ya que no sé exactamente que técnica emplear, ni, en realidad, qué diseño utilizar.
Hoy no tengo fotos, pero mañana tendré unas cuantas, y os iré poniendo al día.
Saludos y gracias de antemano,
Montreal
Montreal- Amotiquero Inter
- Localización : Navàs (Barcelona)
Fecha de inscripción : 07/09/2010
Re: Basculante tubular para Honda NSR 75
Hola de nuevo, como lo prometido es deuda, ahí van unas fotos del proceso de fabricación del potro, aún le queda, pero creo que voy por el buen camino:
Cómo podéis ver, para la base estoy utilizando una biga UPN, que asegura que no va a haber distorsión en el plano. Después, estoy haciendo un casquillo para cada uno de los 3 ejes del basculante (el propio, el del amortiguador y el de la rueda), para soldarlos a la base. A partir de aquí, ya será fabricar el nuevo basculante. Aún no tengo claro cómo será... ¡se aceptan sugerencias!
Saludos,
Montreal
Cómo podéis ver, para la base estoy utilizando una biga UPN, que asegura que no va a haber distorsión en el plano. Después, estoy haciendo un casquillo para cada uno de los 3 ejes del basculante (el propio, el del amortiguador y el de la rueda), para soldarlos a la base. A partir de aquí, ya será fabricar el nuevo basculante. Aún no tengo claro cómo será... ¡se aceptan sugerencias!
Saludos,
Montreal
Montreal- Amotiquero Inter
- Localización : Navàs (Barcelona)
Fecha de inscripción : 07/09/2010
Re: Basculante tubular para Honda NSR 75
Buena pinta tiene esto
Vas por buen camino.
Los inventillos que hemos hecho con mi hermano se apuntaban en el garaje y los soldaba un profesional. Mi hermano aún sabe soldar, yo soy un negado
Sólo indicarte que tengas presente el recorrido de la cadena y que intentes adaptarlo apiezars que ya tengas como los tensores, ¿para que te vas a gastar pasta en unos si ya tines?
Ahora precisamente estoy liado con un cantilever para una Cobra, cuando lo tenga te lo subo por si te sirve de inspiración....aunque ahora tengo muy poco tiempo....
Vas por buen camino.
Los inventillos que hemos hecho con mi hermano se apuntaban en el garaje y los soldaba un profesional. Mi hermano aún sabe soldar, yo soy un negado
Sólo indicarte que tengas presente el recorrido de la cadena y que intentes adaptarlo apiezars que ya tengas como los tensores, ¿para que te vas a gastar pasta en unos si ya tines?
Ahora precisamente estoy liado con un cantilever para una Cobra, cuando lo tenga te lo subo por si te sirve de inspiración....aunque ahora tengo muy poco tiempo....
Drcervecillas- Amotiquero X-Pro
- Localización : Cornellà
Fecha de inscripción : 01/01/2009
Re: Basculante tubular para Honda NSR 75
Hola Drcervecillas, ¡a ver cuando me enseñas ese cantilever! Yo también tengo pensado llevarlo a soldar, ya que si bien te puedo hacer un cordón decente, no es lo mismo que soldar una pieza de tanta responsabilidad.
No sé, le estoy dando vueltas... ¿Aluminio?.... Veremos a ver.
No sé, le estoy dando vueltas... ¿Aluminio?.... Veremos a ver.
Montreal- Amotiquero Inter
- Localización : Navàs (Barcelona)
Fecha de inscripción : 07/09/2010
Re: Basculante tubular para Honda NSR 75
Buenas tardes compañeros,
Aquí tengo las fotos del potro acabado, a falta de pintarlo.
A ver qué os parece.
Saludos,
Montreal
Aquí tengo las fotos del potro acabado, a falta de pintarlo.
A ver qué os parece.
Saludos,
Montreal
Montreal- Amotiquero Inter
- Localización : Navàs (Barcelona)
Fecha de inscripción : 07/09/2010
Re: Basculante tubular para Honda NSR 75
Pues que tiene buena pinta
Drcervecillas- Amotiquero X-Pro
- Localización : Cornellà
Fecha de inscripción : 01/01/2009
Re: Basculante tubular para Honda NSR 75
Buenas tardes compañeros,
Ya tengo el basculante casi acabado. Lamento no haber hecho más fotos del proceso, pero cuando me pongo a hacerlo me lío y no me acuerdo de la cámara.

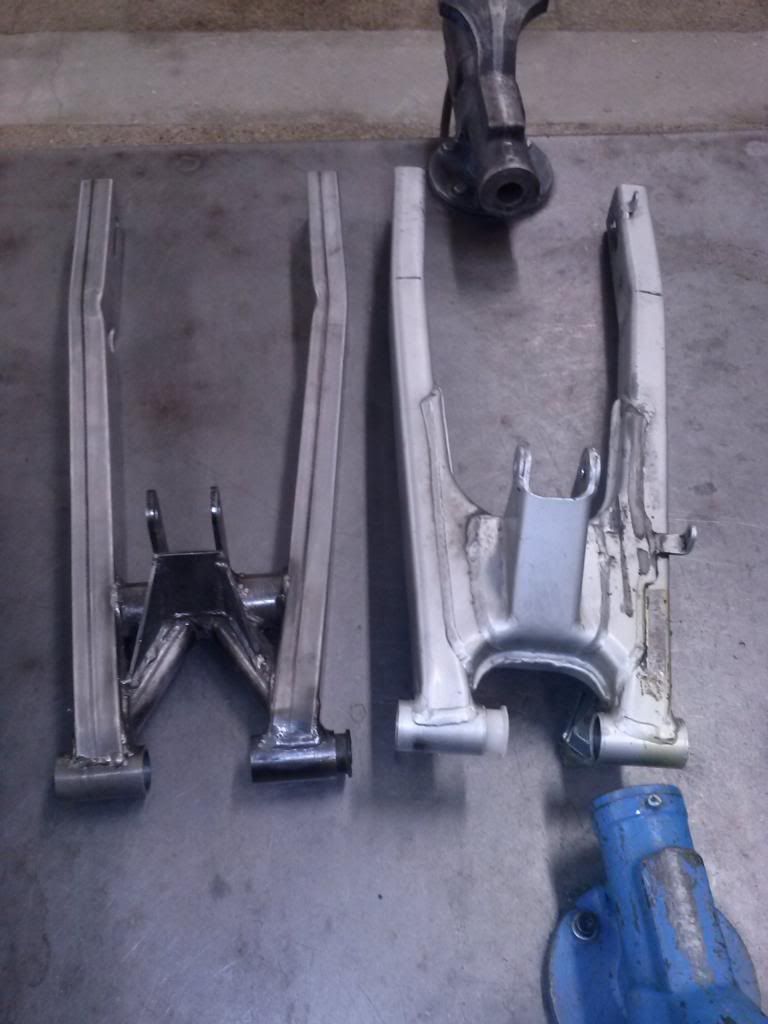

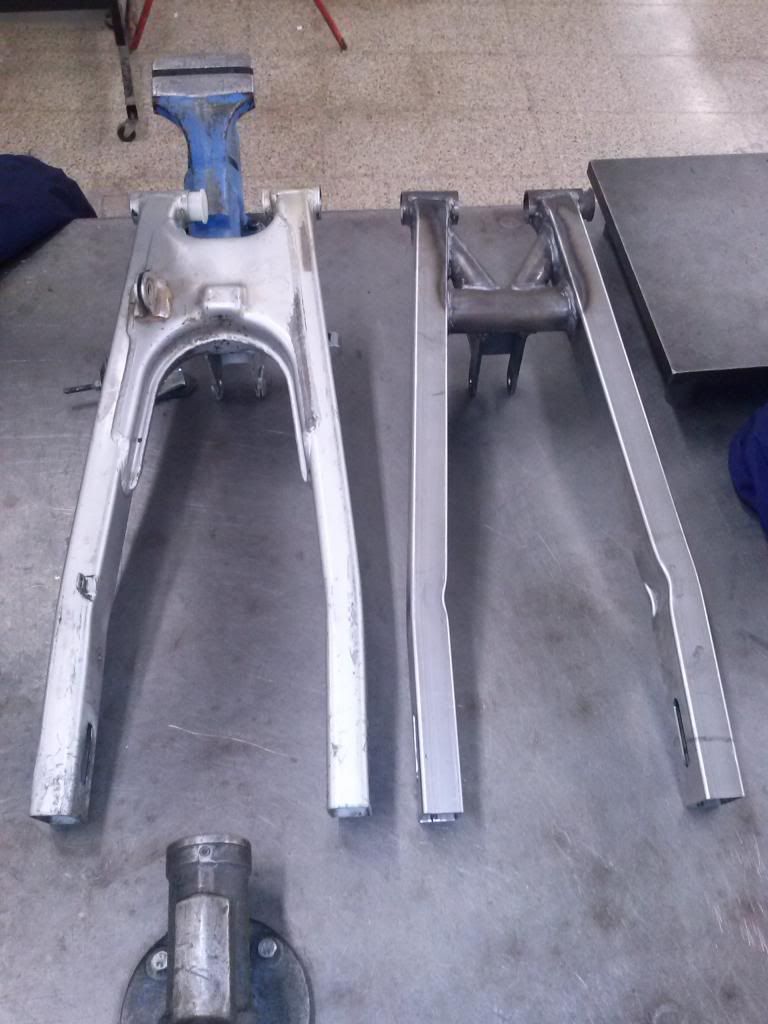

Ahí van un par de fotos:
https://2img.net/h/i1117.photobucket.com/albums/k588/oby94/CAM00038_zps6654d2de.jpg
https://2img.net/h/i1117.photobucket.com/albums/k588/oby94/CAM00037_zpsb3a39315.jpg
Ahora lo he llevado a zincar, cuando lo tenga montado le echo otro par de fotos para que lo veáis.
Decir que no lo he pesado en báscula, pero pesa bastante menos que el de origen, siendo a priori igual de rígido. El original tiene algunas piezas que pesan demasiado.
Saludos,
Montreal
Ya tengo el basculante casi acabado. Lamento no haber hecho más fotos del proceso, pero cuando me pongo a hacerlo me lío y no me acuerdo de la cámara.
Ahí van un par de fotos:
https://2img.net/h/i1117.photobucket.com/albums/k588/oby94/CAM00038_zps6654d2de.jpg
https://2img.net/h/i1117.photobucket.com/albums/k588/oby94/CAM00037_zpsb3a39315.jpg
Ahora lo he llevado a zincar, cuando lo tenga montado le echo otro par de fotos para que lo veáis.
Decir que no lo he pesado en báscula, pero pesa bastante menos que el de origen, siendo a priori igual de rígido. El original tiene algunas piezas que pesan demasiado.
Saludos,
Montreal
Montreal- Amotiquero Inter
- Localización : Navàs (Barcelona)
Fecha de inscripción : 07/09/2010
Re: Basculante tubular para Honda NSR 75
Vaya, he copiado las fotos de un enlace y no se ven, no sé como arreglarlas! Voy a probar...
Montreal- Amotiquero Inter
- Localización : Navàs (Barcelona)
Fecha de inscripción : 07/09/2010
Re: Basculante tubular para Honda NSR 75
Pues tiene muy buena pinta ehh enhorabuena!!!
Javierbonet- Amotiquero Cadete
- Localización : Elche (Alicante)
Fecha de inscripción : 06/05/2012
Re: Basculante tubular para Honda NSR 75
En todos los trabajos que realizan los compañeros de este foro y mas tarde nos muestran, hay un detalle en el cual es el primero en el que me fijo, como digo me encanta admirar las soldaduras que me practican, vaya una cosa bonita de cordones, me da una envidia, sana por supuesto, no poder o no saber soldar de dicha forma, como digo es el primer detalle en el cual se me van los ojos.
Estupenda creacion Montreal, mi mas sincera enhorabuena, te ha quedado super.
Saludos.
Perezvera- Amotiquero X-Pro
- Localización : Castellón
Fecha de inscripción : 21/07/2008
Re: Basculante tubular para Honda NSR 75
Te ha quedado precioso, un trabajo fino fino
Chapus- Amotiquero Junior
- Localización : Alcocebre (Castellón)
Fecha de inscripción : 11/09/2009
Re: Basculante tubular para Honda NSR 75
Hola Montreal buenas tardes, sinceramente creo que vas por el buen camino y has hecho un buen trabajo y aunque es mas bien una copia del Honda, al menos habrás ganado en peso ya que has utilizado una extructura mas simple. En cuanto al doblarse por las tensiones de la soldadura, en el bascualnte no creo que hayas tenido ningún problema, otro tema distinto será cuando realices el chasis, pues aquí si intervienen mas tubos y soldaduras, que al desmontarlo del potro, es facil que estas tiren mas de un lado que del otro. Cuando realices el potro ten encuenta el colocar una extructura que te una muchos puntos de anclaje, motor, basculante, subchasis, suspensiones, etc. Te ayudará a que una vez realizado, todo te cuadre a la hora de montar los componentes y te evitará alguna torsión que otra.
Suerte y a por ello.
Saludos.....
Amalio Pérez (Ampelt)
Suerte y a por ello.
Saludos.....
Amalio Pérez (Ampelt)
Re: Basculante tubular para Honda NSR 75
Hola, gracias a todos por las respuestas,
Ahora estoy haciendo el potro del chasis, y estoy intentando de hacerlo un poco más "universal".
El potro que hice para el basculante está muy bien, e hizo muy bien su trabajo, pero, claro está, es solo para hacer ESE basculante.
La idea de ahora es crear un potro para el chasis en el que pueda variar las distancias, grados de pipa de dirección, etc. Le voy a echar unas fotos para enseñároslo. También os enseñaré el basculante montado en la NSR.
Saludos!
Montreal
Ahora estoy haciendo el potro del chasis, y estoy intentando de hacerlo un poco más "universal".
El potro que hice para el basculante está muy bien, e hizo muy bien su trabajo, pero, claro está, es solo para hacer ESE basculante.
La idea de ahora es crear un potro para el chasis en el que pueda variar las distancias, grados de pipa de dirección, etc. Le voy a echar unas fotos para enseñároslo. También os enseñaré el basculante montado en la NSR.
Saludos!
Montreal
Montreal- Amotiquero Inter
- Localización : Navàs (Barcelona)
Fecha de inscripción : 07/09/2010
Re: Basculante tubular para Honda NSR 75
Ahí van algunas fotos del basculante, decir que el acabado final es zincado, le da un buen aspecto, bastante limpio.
A ver qué os parece,
Saludos de nuevo
A ver qué os parece,
Saludos de nuevo
Montreal- Amotiquero Inter
- Localización : Navàs (Barcelona)
Fecha de inscripción : 07/09/2010
