RÉPLICA Derbi RAN

Mensaje  Yunquero el 31/10/2017, 23:10

Hola, soy nuevo por aquí, en primer lugar me presento, soy Sergio de TOLEDO.
Hace un año por medio de esta web me enamoré del proyecto de convertir una Derbi GT4V en una réplica de Derbi RAN, desde niño siempre me gusto esta moto, una pura sangre española de pequeña cilindrada!!
Ya he restaurado otras motos anteriormente pero este proyecto es mucho más laborioso.

Se ha hablado mucho de este tema por aquí, pero así aporto mi granito.

Primero empecé comprando un chasis de Derbi Coyote, exactamente igual que el de la Derbi gt4v pero cambiando el básculante que es de campo.

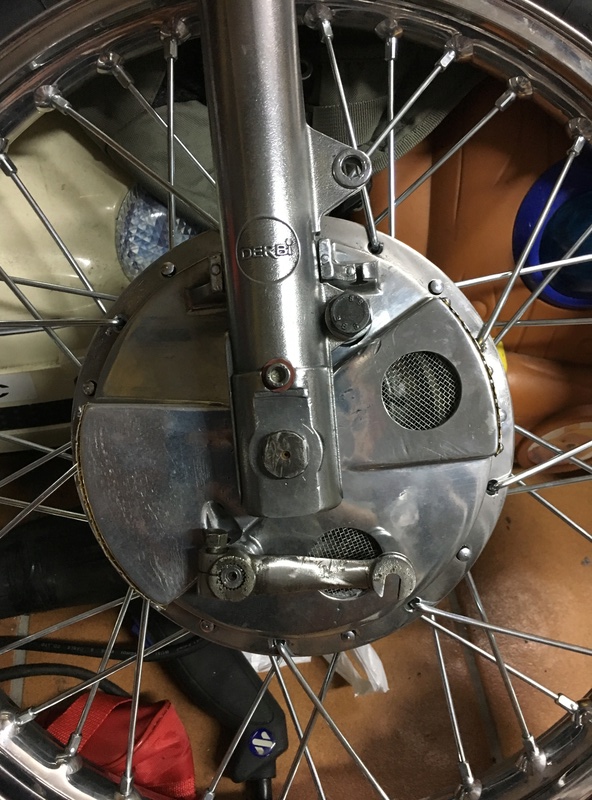

Compre unas horquillas de Derbi FDX, buje trastero de Derbi Antorcha y delantero de Ossa 160, a estos bujes les hice unos agujeros de ventilación:







La moto se quedó así:



Luego tuve que cortar el chasis en la zona del colín y soldar un nuevo tubo para dejarla más larga y estilizada.




Al final compre un básculante de GT4V con soportes de amortiguadores tipo U, le dan un aspecto más de carretera.

En cuanto al motor, en un principio compré un motor completo de Derbi GPR 80cc que al final vendí por que no lo veía lo más apropiado y al ser demasiado moderno para esta moto.
Luego decidí por comprar un motor Derbi GT4V con un kit de 75cc.

El motor lo tengo ya casi terminado, se me está resistiendo montar el embrague, según el manual del fabricante, primero se monta en el eje una arandela, luego una arandela mucho más gruesa y luego el casquillo con la maza..... así es la teoría.... pero la primera arandela que van junto al rodamiento no queda bien, no ajusta, en cambio al revés queda mejor... primero arandela gruesa y luego fina... pero se que no es así...
En este punto estoy atascado con el motor...



En cuanto a los amortiguadores, primero compre los originales de Derbi RAN marca Betor de 26 cm:



Los vi demasiado cortos y rompiendo las medias originales decidí cámbialos por otros más largos, de 30 cm que le quedarían mejor estéticamente y sería más fácil adaptarlos a unos nuevos cartabones para soldar al chasis...




Bueno aún tengo mucha tarea pendiente por hacer y espero terminarla para el próximo año.

Deseo que os guste mi proyecto!!! Un saludo.
